TCA9800DGKR

Texas Instruments 转换器，电平移位器

更新日期：2024-04-01

TCA9800DGKR

Texas Instruments 转换器，电平移位器

产品简介：具有内部 0.5mA 拉电流的 2 位电平转换 400kHz I2C/SMBus 缓冲器/中继器

查看详情

TCA9800DGKR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TCA9800DGKR 中文资料属性参数

  • 现有数量：3,569现货10,000Factory
  • 价格：1 : ￥7.31000剪切带（CT）2,500 : ￥3.33896卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 转换器类型：电压电平
  • 通道类型：双向
  • 电路数：1
  • 每个电路通道数：2
  • 电压 - VCCA：0.8 V ~ 3.6 V
  • 电压?- VCCB：1.65 V ~ 3.6 V
  • 输入信号：-
  • 输出信号：-
  • 输出类型：非反相
  • 数据速率：-
  • 工作温度：-40°C ~ 125°C（TA）
  • 特性：-
  • 安装类型：表面贴装型
  • 封装/外壳：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
  • 供应商器件封装：8-VSSOP

产品特性

  • 双通道双向缓冲器
  • 在 B 侧集成了电流源，不需要外部 B 侧电阻器
  • 超低功耗
  • 无静态电压偏移，低 VOL
  • 与 I2C 总线和 SMBus 兼容
  • 在 A 侧上，工作电源电压范围为 0.8V 至 3.6V
  • 在 B 侧上，工作电源电压范围为 1.65V 至 3.6V
  • 高电平有效中继器使能输入
  • A 侧断电高阻抗 I2C 总线引脚
  • 断电反射功率保护 I2C 总线引脚
  • 支持时钟拉伸和多主仲裁
  • 0.5mA 至 3mA 的电流源选项系列

产品概述

TCA9800 是一款适用于 I2C 总线和 SMBus/PMBus 系统的双通道双向缓冲器。它在低电压（低至 0.8V）和较高电压（1.65V 至 3.6V）之间提供双向电平转换。TCA9800 在器件 B 侧 具有 一个内部电流源，因而 B 侧不需要外部上拉电阻器。该电流源还提供改进的上升时间和超低功耗。TCA9800 能够在不使用静态电压偏移或增量偏移的情况下提供真正的缓冲（而不是 pass-FET 解决方案）。这意味着 TCA9800 的 A 侧和 B 侧上的 VOL 极低（约为 0.2V），有助于消除由于固定的 VIL 阈值导致的通信问题。TCA9800 的另一个重要特性是没有电源定序要求或电源依赖性。VCCA 可以大于、小于或等于 VCCB。这使得系统设计人员可以灵活地使用 TCA9800。TCA9800 是由四种器件组成的产品系列中的一部分，每种器件有不同的电流源强度（请参见器件比较表）。
查看全部

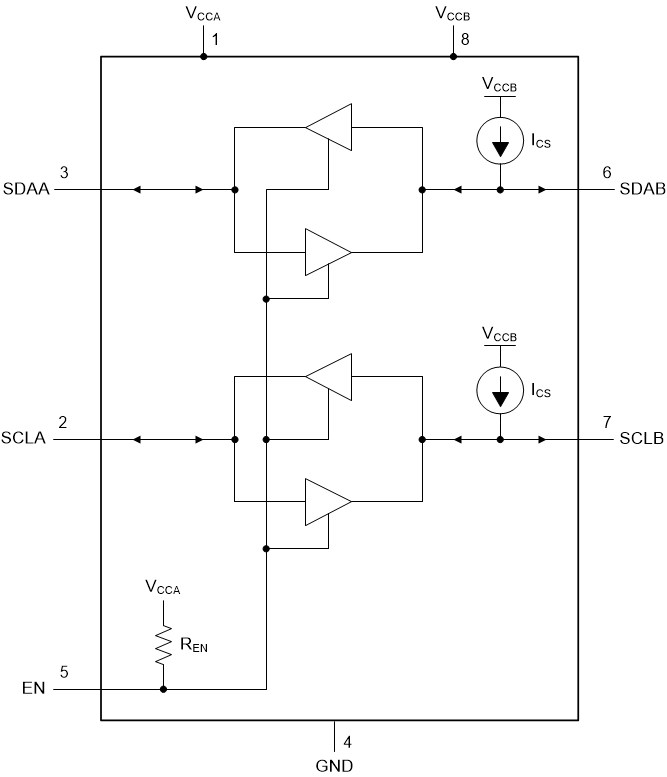

TCA9800DGKR 电路图

TCA9800DGKR 电路图

TCA9800DGKR 电路图
