TCA9617ADGKR

Texas Instruments 转换器，电平移位器

产品简介：2 位电平转换 1MHz I2C/SMBus 缓冲器/中继器

查看详情

TCA9617ADGKR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TCA9617ADGKR 中文资料属性参数

  • 现有数量：30,077现货10,000Factory
  • 价格：1 : ￥10.49000剪切带（CT）2,500 : ￥4.76994卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 转换器类型：电压电平
  • 通道类型：双向
  • 电路数：1
  • 每个电路通道数：2
  • 电压 - VCCA：0.8 V ~ 5.5 V
  • 电压?- VCCB：2.2 V ~ 5.5 V
  • 输入信号：-
  • 输出信号：-
  • 输出类型：开路漏极
  • 数据速率：-
  • 工作温度：-40°C ~ 85°C（TA）
  • 特性：-
  • 安装类型：表面贴装型
  • 封装/外壳：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
  • 供应商器件封装：8-VSSOP

产品特性

  • 双通道双向 I2C 缓冲器
  • 支持标准模式、快速模式 (400kHz) 和快速模式+ (1Mhz) I2C 操作
  • 在 A 侧，工作电源电压范围为 0.8V 至 5.5V
  • 在 B 侧，工作电源电压范围为 2.2V 至 5.5V
  • 0.8V 至 5.5V 和 2.2V 至 5.5V 的电压电平转换
  • 针对 TCA9517 的封装和功能替代产品
  • 高电平有效中继器使能输入
  • 漏极开路 I2C I/O
  • 5.5V 电压容错 I2C 和启用输入支持
  • 无闭锁操作
  • 器件上支持时钟扩展和多控制器仲裁
  • 闩锁性能超过 100mA，符合 JESD 78 II 类规范的要求
  • ESD 保护性能超过 JESD 22 规范要求 4000V 人体放电模型 1500V 充电器件模型
  • 4000V 人体放电模型
  • 1500V 充电器件模型

产品概述

TCA9617A 是一款专门用于 I2C 总线和 SMBus 系统的 BiCMOS 双路双向缓冲器。此器件可在混合模式应用中提供低电压（低至 0.8V）和较高电压（2.2V 至 5.5V）间的双向电压电平转换（上行转换和下行转换）。电平转换期间，这个器件在不损失系统性能的情况下可扩展 I2C 和相似的总线系统。TCA9617A 缓冲 I2C 总线上的串行数据 (SDA) 和串行时钟 (SCL) 信号，从而将两条 550pF 的总线连接至一个 I2C 应用。这款器件也可用于将总线隔离为电压和电容两部分。
查看全部

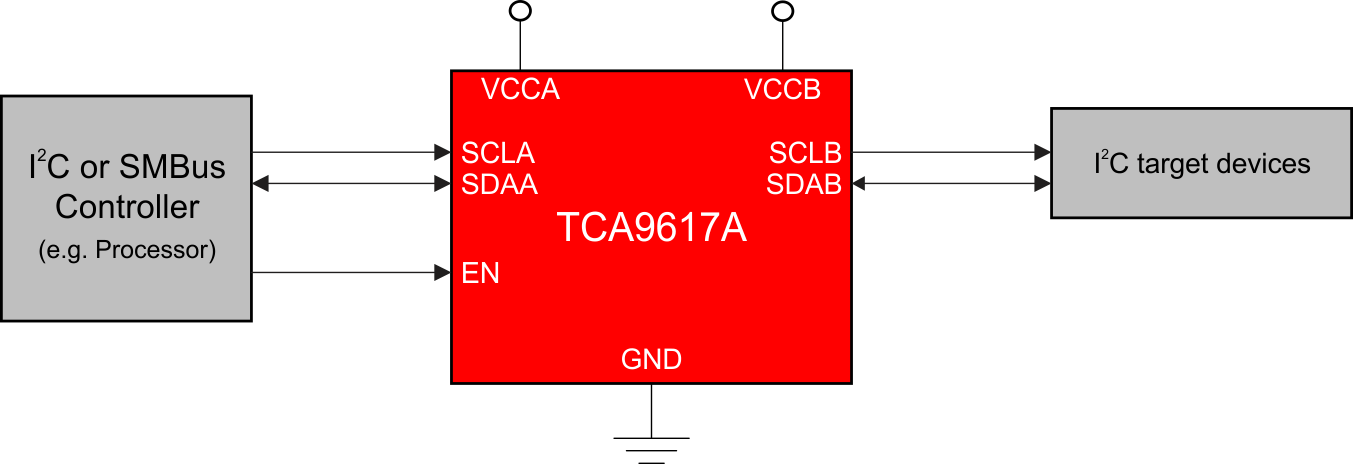

TCA9617ADGKR 电路图

TCA9617ADGKR 电路图

TCA9617ADGKR 电路图
