TCA9554PWR

Texas Instruments 接口 - I/O 扩展器
  • 封装：16-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.2665-$2.71

更新日期：2024-04-01

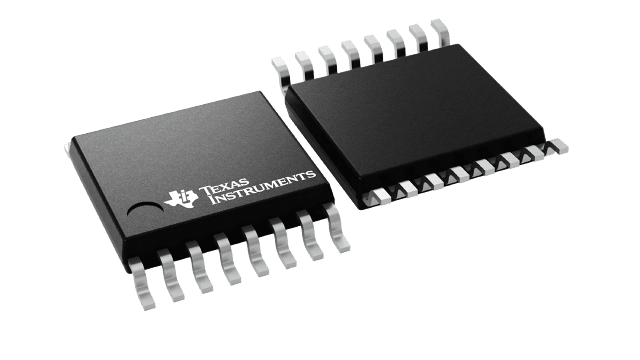

TCA9554PWR

Texas Instruments 接口 - I/O 扩展器

产品简介：具有中断、弱上拉和配置寄存器的 8 位 1.65V 至 5.5V I2C/SMBus I/O 扩展器

查看详情
  • 封装：16-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.2665-$2.71

TCA9554PWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TCA9554PWR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：接口 - I/O 扩展器
  • 系列：-
  • 接口：I²C 总线，SM 总线
  • 输入/输出数：8
  • 中断输出：是
  • 频率 - 时钟：400kHz
  • 电源电压：1.65 V ~ 5.5 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：16-TSSOP（0.173"，4.40mm 宽）
  • 供应商设备封装：16-TSSOP
  • 包装：®
  • 包括：POR
  • 其它名称：296-30135-6

产品特性

  • I2C 至并行端口扩展器
  • 开漏电路低电平有效中断输出
  • 1.65V 至 5.5V 的工作电源电压范围
  • 可耐受 5V 电压的 I/O 端口
  • 400kHz 快速 I2C 总线
  • 3 个硬件地址引脚可在 I2C/SMBus 上支持最多 8 个器件
  • 输入和输出配置寄存器
  • 极性反转寄存器
  • 内部加电复位
  • 低待机电流消耗
  • 所用通道在加电时被配置为输入
  • 加电时无毛刺脉冲
  • SCL/SDA 输入端上的噪声滤波器
  • 具有最大高电流驱动能力的锁存输出，适用于直接驱动 LED
  • 锁断性能超过 100mA，符合 JESD 78 II 类规范的要求）
  • 静电放电 (ESD) 保护性能超过 JESD 22 规范的要求2000V 人体放电模型 (A114-A)1000V 充电器件模型 (C101)
  • 2000V 人体放电模型 (A114-A)
  • 1000V 充电器件模型 (C101)

产品概述

TCA9554 是一款 16 引脚器件，可为两线双向 I2C 总线（或 SMBus）协议提供 8 位通用并行输入和输出 (I/O) 扩展。该器件的工作电源电压范围为 1.65V 至 5.5V。器件支持 100kHz（标准模式）和 400kHz（快速模式）两种时钟频率。当开关、传感器、按钮、LED、风扇以及其他相似器件需要额外的 I/O 时，I/O 扩展器（如 TCA9554）可提供简单解决方案。TCA9554 的 功能 包括当输入端口状态发生变化时，在 INT 引脚上生成中断。硬件可选地址引脚 A0、A1 和 A2 最多允许 8 个 TCA9554 器件位于同一 I2C 总线上。该器件还可通过电源循环供电以生成加电复位，从而复位到默认状态 。
查看全部

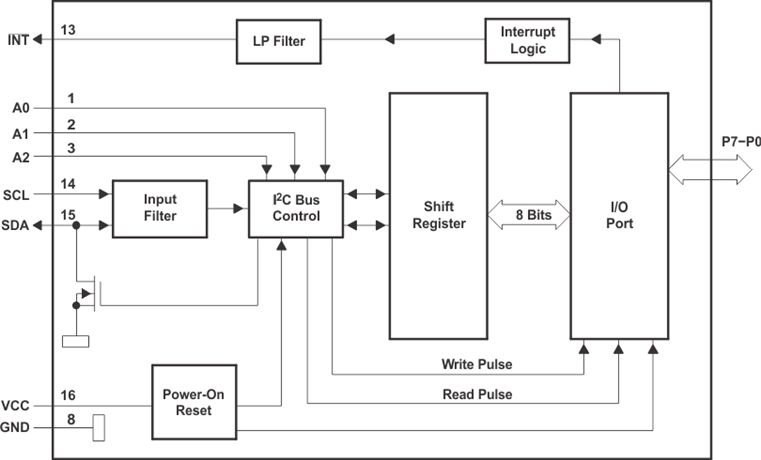

TCA9554PWR 电路图

TCA9554PWR 电路图

TCA9554PWR 电路图
