TCA9548ARGERQ1

Texas Instruments 信号开关，多路复用器，解码器

产品简介：具有复位和电压转换的汽车类 8 通道、1.65V 至 5.25V I2C/SMBus 开关

查看详情

TCA9548ARGERQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TCA9548ARGERQ1 中文资料属性参数

  • 现有数量：51,707现货9,000Factory
  • 价格：1 : ￥18.05000剪切带（CT）3,000 : ￥9.15829卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：总线开关
  • 电路：1 x 8：1
  • 独立电路：1
  • 电流 - 输出高、低：-
  • 供电电压源：单电源
  • 电压 - 供电：1.65V ~ 5.25V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装型
  • 封装/外壳：24-VFQFN 裸露焊盘
  • 供应商器件封装：24-VQFN（4x4）

产品特性

  • AEC-Q100（等级 1）：符合汽车应用要求
  • 提供功能安全 可帮助进行功能安全系统设计的文档
  • 可帮助进行功能安全系统设计的文档
  • 1 至 8 个双向转换开关
  • 与 I 2C 总线和 SMBus 兼容
  • 低电平有效复位输入
  • 三个地址引脚，I 2C 总线最多支持八个 TCA9548A-Q1 器件
  • 通过 I 2C 总线进行通道选择，可任意组合
  • 加电时所有开关通道取消选定
  • 低 R ON 开关
  • 支持在 1.8V、 2.5V、3.3V 和 5V 总线间进行电压电平转换
  • 加电时无干扰
  • 支持热插入
  • 低静态电流
  • 工作电源电压范围为 1.65V 至 5.25V
  • 5V 耐压输入
  • 0 至 400kHz 时钟频率
  • 闩锁性能超过 100mA，符合 JESD 78 II 类规范

产品概述

TCA9548A-Q1 器件配有八个可通过 I 2C 总线控制的双向转换开关。SCL/SDA 上行对扩展到八个下行对，或者通道。根据可编程控制寄存器的内容，可选择任一单独 SCn/SDn 通道或者通道组合。这些下游通道可用于解决 I 2C 目标地址冲突。例如，如果应用中需要八个完全相同的数字温度传感器，则每个通道 (0-7) 可以连接一个传感器。发生超时或其他不当操作时，系统控制器可通过将 RESET 输入置为低电平来复位 TCA9548A-Q1。同样，上电复位即可取消选中所有通道并初始化 I 2C/SMBus 状态机。将 RESET 置为有效也可实现复位和初始化，并且无需将部件断电。这样可以在下游 I 2C 总线之一卡在低电平状态时进行恢复。由于在开关上有导通栅极，因此可使用 VCC 引脚来限制 TCA9548A-Q1 传递的最大高电压。限制最大高电压后，可以在每个对上使用不同的总线电压，从而让 1.8V、2.5V 或 3.3V 器件能够在没有任何额外保护的情况下与 5V 器件通信。对于每个通道，外部上拉电阻器将总线电压上拉至所需的电压水平。所有 I/O 引脚可耐受 5 V 电压。
查看全部

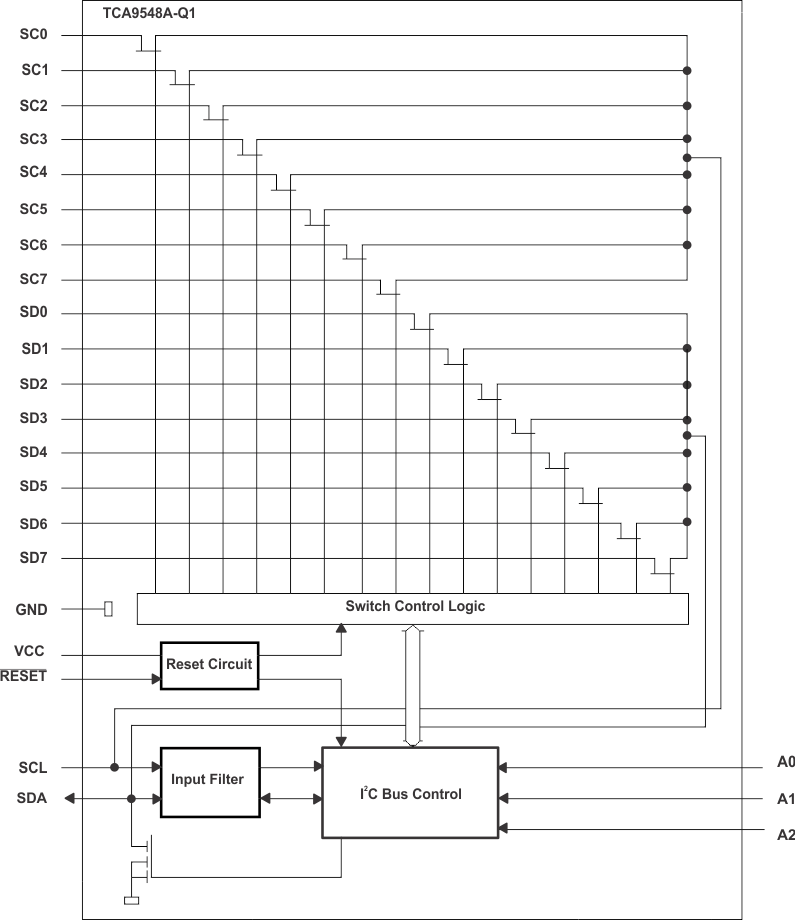

TCA9548ARGERQ1 电路图

TCA9548ARGERQ1 电路图

TCA9548ARGERQ1 电路图
