TCA9548APWR

1 至 8 个双向转换开关
与 I2C 总线和 SMBus 兼容
低电平有效复位输入
三个地址引脚，I2C 总线上最多支持八个 TCA9548A 器件
通过 I2C 总线进行通道选择，可任意组合
加电时所有开关通道取消选定
低 RON 开关
支持在 1.8V、2.5V、3.3V 和 5V 总线间进行电压电平转换
加电时无干扰
支持热插入
低待机电流
工作电源电压范围为 1.65V 至 5.5 V
5V 耐压输入
0 至 400kHz 时钟频率
闩锁性能超过 100mA，符合 JESD 78 II 类规范
ESD 保护性能超过 JESD 22 规范要求 ±2000V 人体放电模型 (A114-A) 200V 机器模型 (A115-A) ±1000V 充电器件模型 (C101)
±2000V 人体放电模型 (A114-A)
200V 机器模型 (A115-A)
±1000V 充电器件模型 (C101)

产品概述

TCA9548A 器件配有八个可通过 I2C 总线控制的双向转换开关。串行时钟/串行数据 (SCL/SDA) 上行对可扩展为 8 个下行对或通道。根据可编程控制寄存器的内容，可选择任一单独 SCn/SDn 通道或者通道组合。这些下游通道可用于解决 I2C 从器件地址冲突。例如，如果应用中需要八个完全相同的数字温度传感器，则每个通道 (0-7) 可以连接一个传感器。发生超时或其他不当操作时，系统主控器可通过将 RESET 输入置为低电平来复位 TCA9548A。同样，加电复位即可取消选中所有通道并初始化 I2C/SMBus 状态机。将 RESET 置为有效也可实现复位和初始化，并且无需将部件断电。这样可以在下游 I2C 总线之一卡在低电平状态时进行恢复。开关上有导通栅极，这样 VCC 引脚便可用于限制通过 TCA9548A 的最大高电压。限制最大高电压后，可以在每个对上使用不同的总线电压，从而让 1.8V、2.5V 或 3.3V 部件能够在没有任何额外保护的情况下与 5V 部件通信。对于每个通道，外部上拉电阻器将总线电压上拉至所需的电压水平。所有 I/O 引脚为 5V 耐压。

查看全部

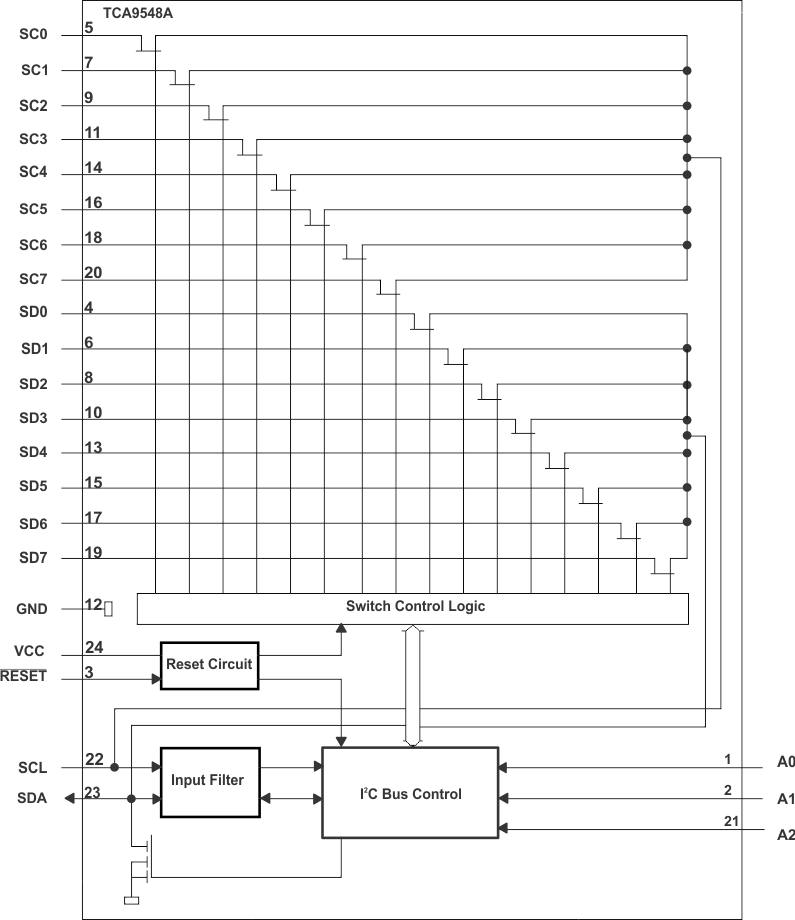

TCA9548APWR 电路图
