TCA9546APWR

Texas Instruments 信号开关，多路复用器，解码器

更新日期：2024-04-01

TCA9546APWR

Texas Instruments 信号开关，多路复用器，解码器

产品简介：具有复位和电压转换的 4 通道、1.65V 至 5.5V I2C/SMBus 开关

查看详情

TCA9546APWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TCA9546APWR 中文资料属性参数

  • 现有数量：12,541现货10,000Factory
  • 价格：1 : ￥13.04000剪切带（CT）2,000 : ￥6.64215卷带（TR）
  • 系列：TCA
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：总线开关
  • 电路：2 x 1：4
  • 独立电路：1
  • 电流 - 输出高、低：-
  • 供电电压源：单电源
  • 电压 - 供电：1.65V ~ 5.5V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装型
  • 封装/外壳：16-TSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：16-TSSOP

产品特性

  • 4 选 1 双向转换开关
  • 与 I2C 总线和 SMBus 兼容
  • 低电平有效复位输入
  • 三个地址引脚，I2C 总线上最多支持八个 TCA9546A 器件
  • 通过 I2C 总线进行通道选择，可任意组合
  • 上电时所有开关通道取消选定
  • 低 RON 开关
  • 支持在 1.8V、2.5V、3.3V 和 5V 总线间进行电压电平转换
  • 上电时无干扰
  • 支持热插入
  • 低待机电流
  • 工作电源电压范围为 1.65V 至 5.5V
  • 5.5V 耐压输入
  • 0 至 400kHz 时钟频率
  • 闩锁性能超过 100mA，符合 JESD 78 规范
  • ESD 保护性能超过 JESD 22 规范要求 4000V 人体放电模型 (A114-A) 1500V 充电器件模型 (C101)
  • 4000V 人体放电模型 (A114-A)
  • 1500V 充电器件模型 (C101)

产品概述

TCA9546A 是一款通过 I2C 总线控制的四路双向转换开关。串行时钟/串行数据 (SCL/SDA) 上行对分散到四个下行对，或者通道。根据可编程控制寄存器的内容，可选择任一单独 SCn/SDn 通道或者通道组合。一个低电平有效 (RESET) 输入使得 TCA9546A 能够在其中一个下行 I2C 总线长时间处于低电平状态时恢复。将 RESET 下拉为低电平会使 I2C 状态机复位，并且使所有通道取消选中，这一功能与内部加电复位功能的作用一样。开关上建有导通栅极，这样 VCC 端子引脚便可用于限制 TCA9546A 传递的最大高压。这允许在每个对上使用不同的总线电压，以便 1.8V，2.5V 或 3.3V 部件可以在没有任何额外保护的情况下与 5V 部件通信。对于每个通道，外部上拉电阻器将总线电压上拉至所需的电压电平。所有 I/O 引脚为 5.5V 耐压。
查看全部

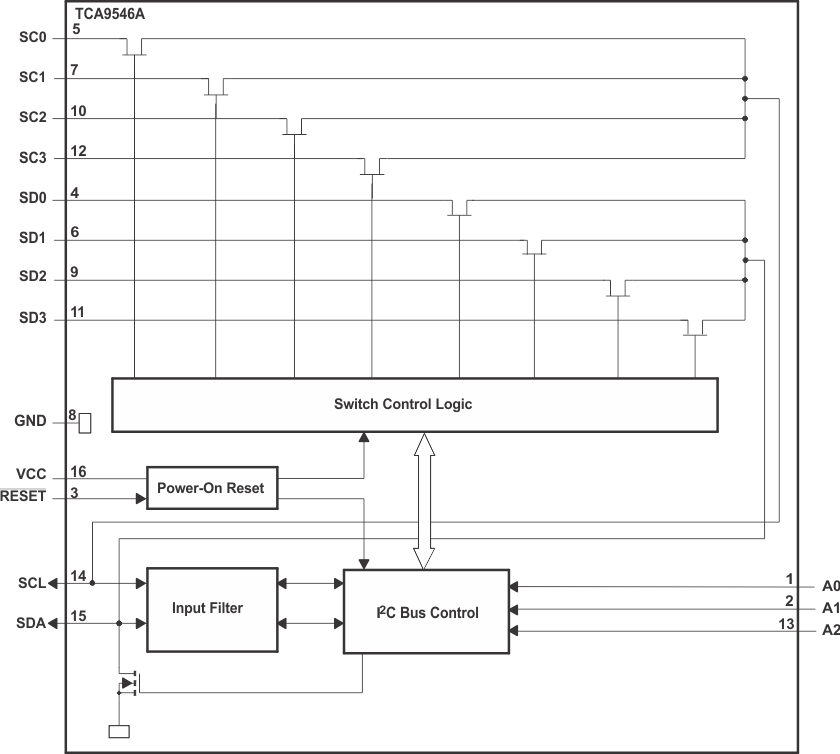

TCA9546APWR 电路图

TCA9546APWR 电路图

TCA9546APWR 电路图
