TCA9544APWR

Texas Instruments 信号开关，多路复用器，解码器

更新日期：2024-04-01

TCA9544APWR

Texas Instruments 信号开关，多路复用器，解码器

产品简介：具有中断和电压转换的 4 通道 1.65V 至 5.5V I2C/SMBus 多路复用器

查看详情

TCA9544APWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TCA9544APWR 中文资料属性参数

  • 现有数量：25,983现货10,000Factory
  • 价格：1 : ￥13.36000剪切带（CT）2,000 : ￥6.78524卷带（TR）
  • 系列：TCA
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：多路复用器
  • 电路：1 x 1：4
  • 独立电路：1
  • 电流 - 输出高、低：-
  • 供电电压源：单电源
  • 电压 - 供电：1.65V ~ 5.5V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装型
  • 封装/外壳：20-TSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：20-TSSOP

产品特性

  • 4 选 1 双向转换开关
  • 与 I2C 总线和 SMBus 兼容
  • 四个低电平有效中断输入
  • 低电平有效中断输出
  • 三个地址引脚，I2C 总线上最多支持八个 TCA9544A 器件
  • 通过 I2C 总线选择通道
  • 加电时所有开关通道取消选定
  • 低 RON 开关
  • 支持 1.8V，2.5V，3.3V 和 5V 总线间的电压电平转换
  • 加电时无毛刺脉冲
  • 支持热插入
  • 低待机电流
  • 工作电源电压范围：1.65V 至 5.5V
  • 5.5V 耐压输入
  • 0 至 400kHz 时钟频率
  • 锁断性能超过了 100mA，符合 JESD 78 规范
  • 静电放电 (ESD) 保护性能超过 JESD 22 规范要求 4000V 人体放电模式 (A114-A) 1500V 充电器件模型 (C101)
  • 4000V 人体放电模式 (A114-A)
  • 1500V 充电器件模型 (C101)

产品概述

TCA9544A 是一款四通道双向转换 I2C 多路复用器。主 SCL/SDA 信号对可定向到从器件的四个通道 (SC0/SD0-SC3/SD3) 中的任一个。提供四个中断输入 (INT3-INT0)，每个中断输入针对一个下行对。一个中断输出 (INT) 可作为四个中断输入的与 (AND) 操作。一个加电复位功能使寄存器返回到缺省状态，并且初始化 I2C 状态机，此时所有通道都取消选中。在开关上建有导通栅极，这样的话，VCC 引脚可被用于限制将由 TCA9544A 传递的最大高压。这允许在每个对上使用不同的总线电压，以便 1.8V，2.5V 或 3.3V 部件可以在没有任何额外保护的情况下与 5V 部件通信。对于每个通道，外部上拉电阻器将总线电压上拉至所需的电压电平。所有 I/O 引脚可耐受 5.5V 电压。
查看全部

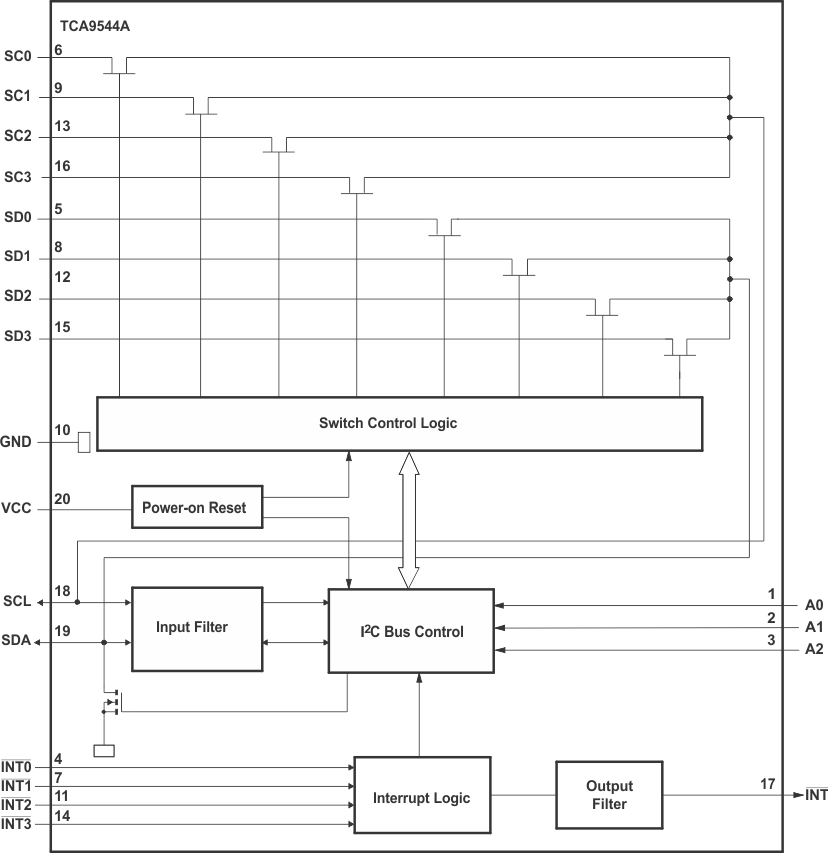

TCA9544APWR 电路图

TCA9544APWR 电路图

TCA9544APWR 电路图
