TCA9543APWR

Texas Instruments 信号开关，多路复用器，解码器

产品简介：具有中断、复位和电压转换功能的 2 通道、1.65V 至 5.5V I2C/SMBus 开关

查看详情

TCA9543APWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TCA9543APWR 中文资料属性参数

  • 现有数量：5,960现货10,000Factory
  • 价格：1 : ￥9.86000剪切带（CT）2,000 : ￥4.47182卷带（TR）
  • 系列：TCA
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：总线开关
  • 电路：2 x 1：2
  • 独立电路：1
  • 电流 - 输出高、低：-
  • 供电电压源：单电源
  • 电压 - 供电：1.65V ~ 5.5V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装型
  • 封装/外壳：14-TSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：14-TSSOP

产品特性

  • 2 选 1 双向转换开关
  • 与 I2C 总线和系统管理总线 (SMBus) 兼容
  • 两个低电平有效中断输入
  • 低电平有效中断输出
  • 低电平有效复位输入
  • 两个地址引脚，允许在 I2C 总线上支持多达四个 TCA9543A 器件
  • 通过 I2C 总线进行通道选择，可任意组合
  • 上电时所有开关通道取消选定
  • 低 RON 开关
  • 支持在 1.8V、2.5V、3.3V 和 5V 总线间进行电压电平转换
  • 上电时无干扰
  • 支持热插入
  • 低待机电流
  • 工作电源电压范围为 1.65V 至 5.5V
  • 5.5V 耐压输入
  • 0 至 400kHz 时钟频率
  • 闩锁性能超过 100mA，符合 JESD78 规范
  • ESD 保护性能超过 JESD 22 规范要求 4000V 人体放电模型 (A114-A) 1500V 充电器件模型 (C101)
  • 4000V 人体放电模型 (A114-A)
  • 1500V 充电器件模型 (C101)

产品概述

TCA9543A 是一款由 I2C 总线控制的双路双向转换开关。串行时钟/串行数据 (SCL/SDA) 上行对扩展到 2 个下行对，或者通道。根据可编程控制寄存器的内容，可选择任一单独的 SCn/SDn 通道或者这两个通道。提供两个中断输入 (INT1-INT0)，每个中断输入针对一个下行对。一个中断输出 (INT) 可作为两个中断输入的与 (AND) 操作。一个低电平有效复位 (RESET) 输入使得 TCA9543A 能够在其中一个下行 I2C 总线长时间处于低电平的情况下恢复。将 RESET 下拉为低电平会使 I2C 状态机复位，并且使这两个通道取消选中，这一功能与内部加电复位功能的作用一样。在开关上建有导通栅极，这样的话，VCC 引脚可被用于限制将由 TCA9543A 传递的最大高压。这允许在每个对上使用不同的总线电压，以便 1.8V，2.5V 或 3.3V 部件可以在没有任何额外保护的情况下与 5V 部件通信。对于每个通道，外部上拉电阻器将总线电压上拉至所需的电压水平。所有 I/O 引脚可耐受 5.5V 电压。
查看全部

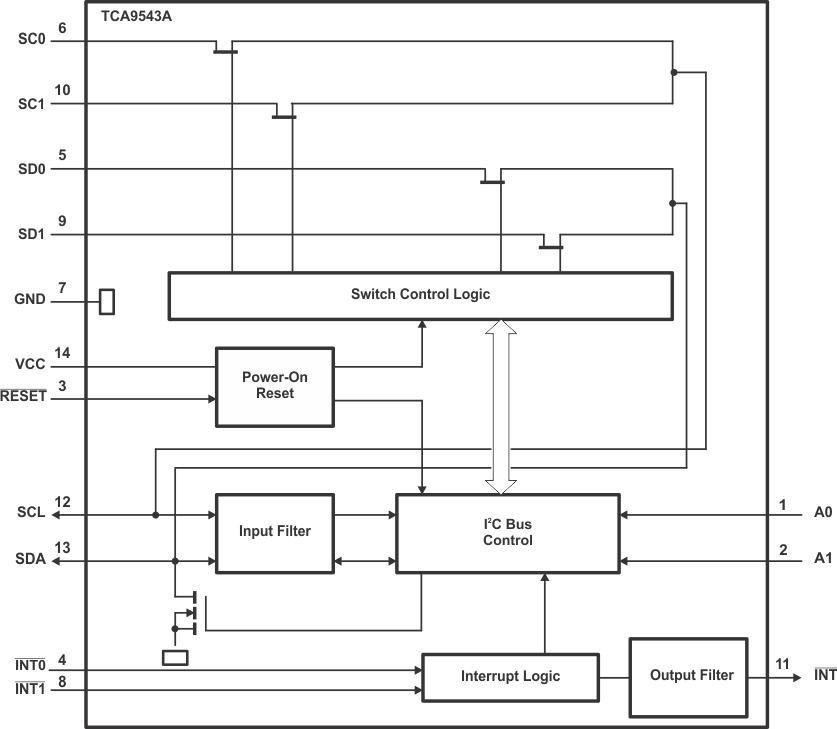

TCA9543APWR 电路图

TCA9543APWR 电路图

TCA9543APWR 电路图
