更新日期：2024-04-01
产品简介：具有断电高阻抗的汽车类 2 位电平转换 400kHz I2C/SMBus 缓冲器/中继器
查看详情TCA9517DGKRQ1 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI
-
VSSOP8
23+ -
5800
-
上海市
-
-
-
全新原装现货，杜绝假货。
TCA9517DGKRQ1 中文资料属性参数
- 现有数量：3,035现货10,000Factory
- 价格：1 : ￥12.00000剪切带（CT）2,500 : ￥5.47351卷带（TR）
- 系列：Automotive, AEC-Q100
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 转换器类型：电压电平
- 通道类型：双向
- 电路数：1
- 每个电路通道数：2
- 电压 - VCCA：0.9 V ~ 5.25 V
- 电压?- VCCB：2.7 V ~ 5.25 V
- 输入信号：-
- 输出信号：-
- 输出类型：开路漏极
- 数据速率：-
- 工作温度：-40°C ~ 125°C（TA）
- 特性：-
- 安装类型：表面贴装型
- 封装/外壳：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
- 供应商器件封装：8-VSSOP
产品特性
- 符合面向汽车应用的 AEC-Q100 标准 器件温度：–40°C 至 125°C TA 器件 HBM 分级等级：±5500V 器件 CDM 分级等级：±1000V
- 器件温度：–40°C 至 125°C TA
- 器件 HBM 分级等级：±5500V
- 器件 CDM 分级等级：±1000V
- 提供功能安全 有助于进行功能安全系统设计的文档
- 有助于进行功能安全系统设计的文档
- 双通道双向缓冲器
- 与 I2C 总线和 SMBus 兼容
- 在 A 侧上，工作电源电压范围为 0.9V 至 5.25V
- 在 B 侧上，工作电源电压范围为 2.7V 至 5.25V
- 可将电压电平从 0.9V 和 2.7V 转换到 5.25V
- 高电平有效中继器使能输入
- 漏极开路 I2C I/O
- 5.25V 耐压 I2C 和使能输入支持混合模式信号操作
- 适应标准模式和快速模式 I2C 器件和多个控制器
- 器件断电时 I2C 引脚呈高阻抗状态
- 闩锁性能超过 100mA，符合 JESD 78 II 类规范的要求
产品概述
TCA9517-Q1 是一款具有电平转换功能的双向缓冲器，适用于 I2C 和 SMBus 系统。它能够在混合模式应用中提供低压（低至 0.9V）和更高压（2.7V 至 5.25V）之间的双向电压电平转换（上升转换和/或下降转换）。该器件能够扩展 I2C 和 SMBus 系统，甚至在电平转换期间也不会降低系统性能。TCA9517-Q1 可缓冲 I2C 总线上的串行数据 (SDA) 和串行时钟 (SCL) 信号，因而能够在 I2C 应用中连接两条总线电容高达 400pF 的总线。TCA9517-Q1 具有两种类型的驱动器：A 侧驱动器和 B 侧驱动器。所有输入和 I/O 都能够承受 5.25V 的过压，即使器件未通电时也是如此（VCCB 和/或 VCCA = 0V）。

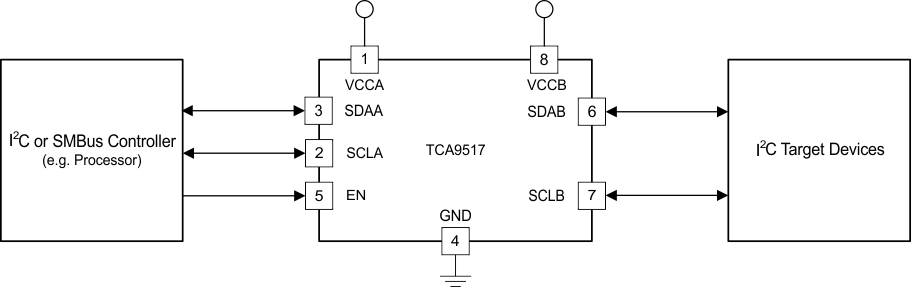

TCA9517DGKRQ1 电路图
TCA9517DGKRQ1 电路图
