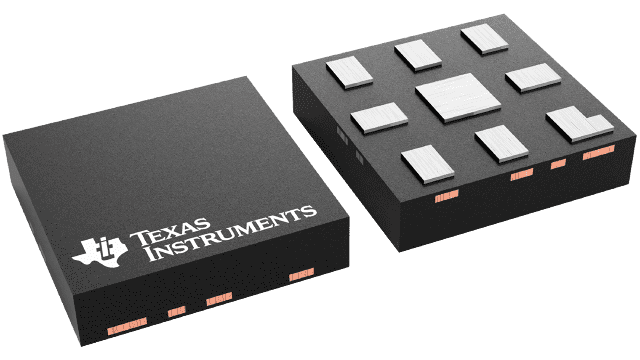

TCA9509RVHR

Texas Instruments 接口 - 信号缓冲器，中继器，分配器
  • 封装：8-XFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.9035-$2.07

更新日期：2024-04-01

TCA9509RVHR

Texas Instruments 接口 - 信号缓冲器，中继器，分配器

产品简介：具有内部 1mA 拉电流的 2 位电平转换 400kHz I2C/SMBus 缓冲器/中继器

查看详情
  • 封装：8-XFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.9035-$2.07

TCA9509RVHR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TCA9509RVHR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：接口 - 信号缓冲器，中继器，分配器
  • 系列：-
  • 类型：转发器
  • Tx/Rx类型：I²C Logic
  • 延迟时间：125.7ns
  • 电容 - 输入：6.5pF
  • 电源电压：2.7 V ~ 5.5 V
  • 电流 - 电源：-
  • 安装类型：表面贴装
  • 封装/外壳：8-XFQFN 裸露焊盘
  • 供应商设备封装：8-X2QFN（1.6x1.6）
  • 包装：®
  • 其它名称：296-29057-6

产品特性

  • 双通道双向缓冲器
  • 与 I2C 总线和 SMBus 兼容
  • B 侧的工作电源电压范围为 2.7V 至 5.5V
  • A 侧的工作电源电压范围为 0.9V 至 5.5V
  • 从 0.9V 至 5.5V 和 2.7V 至 5.5V 的 电压电平转换
  • 高电平有效中继器使能输入
  • 低电压端口 A 上 无需使用外部上拉电阻器
  • 漏极开路 I2C I/O
  • 5.5V 耐压 I2C 和使能输入支持混合模式信号操作
  • 无闭锁操作
  • 适应标准模式和快速模式 I2C 器件和多个控制器
  • 支持中继器上的仲裁及时钟延伸
  • 断电高阻抗 I2C 总线引脚
  • 支持 400kHz 快速 I2C 总线运行速度
  • 可采用 1.6mm × 1.6mm、0.4mm 高度、0.5mm 间距 QFN 封装 3mm × 3mm 业界通用 MSOP 封装
  • 1.6mm × 1.6mm、0.4mm 高度、0.5mm 间距 QFN 封装
  • 3mm × 3mm 业界通用 MSOP 封装
  • 闩锁性能超过 100mA，符合 JESD 78 II 类规范的要求
  • ESD 保护性能超过 JESD 22 规范要求 2000V 人体放电模型 (A114-A) 1000V 带电器件模型 (C101)
  • 2000V 人体放电模型 (A114-A)
  • 1000V 带电器件模型 (C101)

产品概述

TCA9509是一款适用于 I2C/SMBus 系统的 I2C 总线/SMBus 中继器。此器件还可在混合模式应用中提供低电压（低至 0.9V）和较高电压（2.7V 至 5.5V）间的双向电压电平转换（上行转换/下行转换）。电平转换期间，这个器件在不损失系统性能的情况下可扩展 I2C 和相似的总线系统。TCA9509 可缓冲 I2C 总线上的串行数据 (SDA) 和串行时钟 (SCL) 信号，因此支持 B 侧 400pF 的总线电容。这款器件也可用于将总线隔离为电压和电容两部分。TCA9509 具有两类驱动器：A 侧驱动器和 B 侧驱动器。所有输入和 B 侧 I/O 都能够承受 5.5V 的过压。当器件未通电时（VCCB 和/或 VCCA = 0V），A 侧 I/O 也能承受 5.5V 的过压。
查看全部
