TCA8418RTWR

Texas Instruments 接口 - 专用
  • 封装：24-WQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.728-$3.46

更新日期：2024-04-01

TCA8418RTWR

Texas Instruments 接口 - 专用

产品简介：具有中断、复位和 80 键支持的 18 位 1.65 至 3.6V 1MHz I2C/SMBus 键盘扫描仪

查看详情
  • 封装：24-WQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.728-$3.46

TCA8418RTWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TCA8418RTWR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：接口 - 专用
  • 系列：-
  • 应用：PDA，便携式音频/视频，智能电话
  • 接口：I²C，2 线串口
  • 电源电压：1.65 V ~ 3.6 V
  • 封装/外壳：24-WQFN 裸露焊盘
  • 供应商设备封装：24-QFN 裸露焊盘（4x4）
  • 包装：®
  • 安装类型：表面贴装
  • 其它名称：296-25223-6

产品特性

  • 工作电源电压范围：1.65V 至 3.6V
  • 可借助 18 个通用输入输出 (GPIO) 支持 80 个按钮
  • 支持 QWERTY 键盘操作和通用输入输出 (GPIO) 扩展
  • 低待机（空闲）电流消耗：3µA
  • 支持 1MHz 快速模式加上 I2C 总线
  • 10 字节先入先出 (FIFO) 可存储 10 次按键按压和释放操作
  • 开漏电路低电平有效中断输出
  • 集成消抖时间为 50µs
  • 施密特触发器操作可在 SCL 和 SDA 输入端实现缓慢输入转换和更好的开关噪声抗扰度：1.8V 时的 Vhys 典型值为 0.18V
  • 锁断性能超过 200mA，符合 JESD 78 II 类规范的要求
  • 全部 18 个 GPIO 引脚和非 GPIO 引脚上的 ESD 保护均超出 JESD 22 规范要求 2000V 人体放电模型 (A114-A) 1000V 器件充电模型 (C101)
  • 2000V 人体放电模型 (A114-A)
  • 1000V 器件充电模型 (C101)

产品概述

TCA8418 是一款具有集成 ESD 保护的键盘扫描器件。它能够在 1.65V 至 3.6V 电源电压下运行，具有 18 个 GPIO。这些 GPIO 可通过 I2C 接口支持多达 80 个按键。按键控制器可对输入进行消抖以及保持用于存储按键按压和释放事件的 10 字节 FIFO。该 FIFO 借助溢出绕回功能可存储多达 10 个按键事件。中断 (INT) 输出可配置为在发生按键按压和按键释放事件时，或这些事件达到最大速率时报警。
查看全部

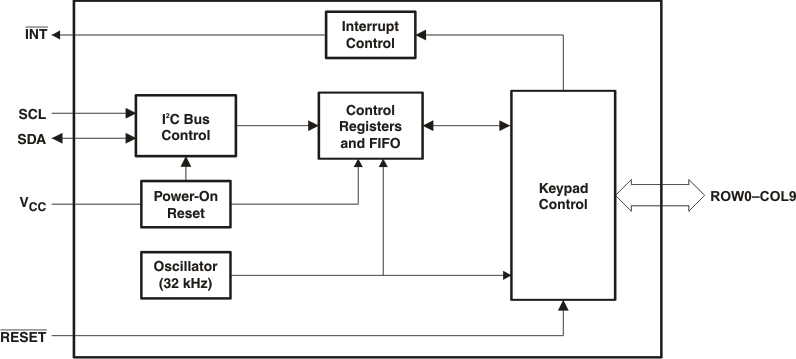

TCA8418RTWR 电路图

TCA8418RTWR 电路图

TCA8418RTWR 电路图
