TCA6416APWR

Texas Instruments 接口 - I/O 扩展器
  • 封装：24-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.2665-$2.71

更新日期：2024-04-01

TCA6416APWR

Texas Instruments 接口 - I/O 扩展器

产品简介：具有中断输出、复位和配置寄存器的 16 位转换 1.65V 至 5.5V I2C/SMBus I/O 扩展器

查看详情
  • 封装：24-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.2665-$2.71

TCA6416APWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TCA6416APWR 中文资料属性参数

  • 特色产品：TCA6416A I2C and SMBus I/O Expander
  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：接口 - I/O 扩展器
  • 系列：-
  • 接口：I²C
  • 输入/输出数：16
  • 中断输出：是
  • 频率 - 时钟：400kHz
  • 电源电压：1.65 V ~ 5.5 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：24-TSSOP（0.173"，4.40mm 宽）
  • 供应商设备封装：24-TSSOP
  • 包装：®
  • 包括：POR
  • 其它名称：296-24536-6

产品特性

  • I2C 至并行端口扩展器
  • 工作电源电压范围为 1.65 V 至 5.5 V
  • 支持 1.8V、2.5V、3.3V 和 5V I2C 总线和 P 端口之间进行双向电平转换和 GPIO 扩展
  • 3µA 的低待机流耗
  • 可耐受 5V 电压的 I/O 端口
  • 400kHz 快速 I2C 总线
  • 硬件地址引脚，允许在同一 I2C/SMBus 总线上支持两个 TCA6416A 器件
  • 低电平有效复位输入 (RESET)
  • 开漏低电平有效中断输出 (INT)
  • 输入/输出配置寄存器
  • 极性反转寄存器
  • 内部上电复位
  • 加电时所有通道均被配置为输入
  • 加电时无干扰
  • SCL 和 SDA 输入端装有噪声滤波器
  • 具有最大高电流驱动能力的锁存输出，适用于直接驱动 LED
  • 闩锁性能超过 100mA，符合 JESD 78 II 类规范的要求
  • ESD 保护性能超过 JESD 22 规范要求 2000V 人体放电模型 (A114-A) 200V 机器放电模型 (A115-A) 1000V 充电器件模型 (C101)
  • 2000V 人体放电模型 (A114-A)
  • 200V 机器放电模型 (A115-A)
  • 1000V 充电器件模型 (C101)

产品概述

TCA6416A 是一款 24 引脚器件，可为两线双向 I2C 总线（或 SMBus）协议提供 16 位通用并行输入/输出 (I/O) 扩展。该器件在 I2C 总线侧 (VCCI) 的工作电源电压范围为 1.65V 至 5.5V，在 P 端口侧 (VCCP) 的工作电源电压为 1.65V 到 5.5V。该器件支持 100kHz（标准模式）和 400kHz（快速模式）时钟频率。当开关、传感器、按钮、LED、风扇等设备需要额外使用 I/O 时，I/O 扩展器（如 TCA6416A）可提供简易解决方案。
查看全部

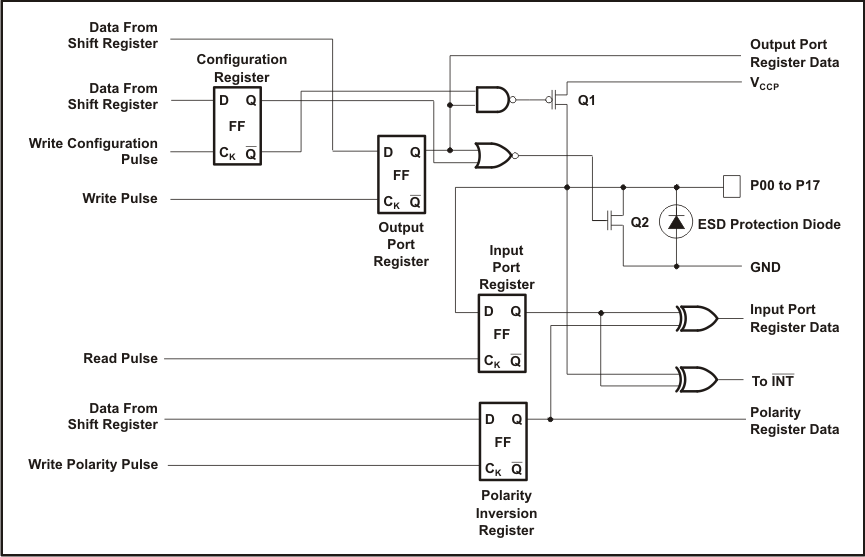

TCA6416APWR 电路图

TCA6416APWR 电路图

TCA6416APWR 电路图
