TAS6424QDKQRQ1_TAS6424QDKQRQ1中文资料_价格

TAS6424QDKQRQ1 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

芯在线（杭州）科技有限公司
TAS6424QDKQRQ1
热卖
TI
HSSOP-56
2215
60000
杭州
-

上海三崧电子有限公司 保2千
TAS6424QDKQRQ1
TI
原厂原装
22+
3288
上海市
-
一级代理原装

杭州芯意法电子有限公司
TAS6424QDKQRQ1
TI/德州仪器
HSSOP-56
21+
10000
杭州
-
只做原装现货，大量现货热卖

安徽芯海技术有限公司
TAS6424QDKQRQ1
TSSOP
23+
46000
合肥
-
科大讯飞战略投资企业，提供一站式配套服务

TAS6424QDKQRQ1 中文资料属性参数

现有数量：0现货查看交期
价格：1 : ￥96.51000剪切带（CT）1,000 : ￥68.92565卷带（TR）
系列：Automotive, AEC-Q100
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
类型：D 类
输出类型：4 通道（四路）
不同负载时最大输出功率 x 通道数：150W x 2 @ 2Ohm; 75W x 4 @ 4Ohm
电压 - 供电：4.5V ~ 26.4V
特性：消除爆音，短路和热保护
安装类型：表面贴装型
工作温度：-40°C ~ 125°C（TA）
供应商器件封装：56-HSSOP
封装/外壳：56-PowerBSSOP（0.295"，7.50mm 宽）

产品特性

高级负载诊断无输入时钟的情况下也可运行交流诊断功能通过阻抗和相位响应实现高频扬声器检测
无输入时钟的情况下也可运行
交流诊断功能通过阻抗和相位响应实现高频扬声器检测
轻松满足 CISPR25-L5 EMC 规范
符合汽车应用标准
音频输入4 通道 I2S 或 4/8 通道 TDM 输入输入采样率：44.1kHz、48kHz、96kHz输入格式：16 位至 32 位 I2S 和 TDM
4 通道 I2S 或 4/8 通道 TDM 输入
输入采样率：44.1kHz、48kHz、96kHz
输入格式：16 位至 32 位 I2S 和 TDM
音频输出4 通道桥接负载 (BTL)，可选并行桥接负载 (PBTL)高达 2.1MHz 的输出开关频率在 4Ω 负载、25V 电源电压和 10% 总谐波失真 (THD) 的条件下，输出功率为 75W在 2Ω 负载、14.4V 电源电压和 10% THD 的条件下，输出功率为 45W在 2Ω 负载、25V 电源电压和 10% THD 的条件下，输出功率为 150W
4 通道桥接负载 (BTL)，可选并行桥接负载 (PBTL)
高达 2.1MHz 的输出开关频率
在 4Ω 负载、25V 电源电压和 10% 总谐波失真 (THD) 的条件下，输出功率为 75W
在 2Ω 负载、14.4V 电源电压和 10% THD 的条件下，输出功率为 45W
在 2Ω 负载、25V 电源电压和 10% THD 的条件下，输出功率为 150W
在 4Ω 负载和 14.4V 电源电压条件下的音频性能输出功率为 1W 时的总谐波失真 + 噪声 (THD+N) < 0.03%42µVRMS 输出噪声 -90dB 串扰
输出功率为 1W 时的总谐波失真 + 噪声 (THD+N) < 0.03%
42µVRMS 输出噪声
-90dB 串扰
负载诊断功能输出负载开路和短路输出至电池短路或接地短路线路输出检测能力高达 6kΩ 独立于主机运行通过可编程性实现灵活的生产线测试
输出负载开路和短路
输出至电池短路或接地短路
线路输出检测能力高达 6kΩ
独立于主机运行
通过可编程性实现灵活的生产线测试
保护输出限流输出短路保护40V 负载突降可承受接地开路和电源开路直流偏移过热欠压和过压
输出限流
输出短路保护
40V 负载突降
可承受接地开路和电源开路
直流偏移
过热
欠压和过压
常规运行4.5V 至 26.4V 电源电压I2C 控制，共 4 个地址选项削波检测和热警告
4.5V 至 26.4V 电源电压
I2C 控制，共 4 个地址选项
削波检测和热警告

产品概述

TAS6424-Q1 器件是一款采用 2.1MHz PWM 开关频率的四通道数字输入 D 类音频放大器，以非常小的 PCB 尺寸实现成本优化的解决方案，可针对启停事件在低至 4.5V 的电压下全面运行，并可在高达 40kHz 的音频带宽下提供出色的音质TAS6424-Q1 D 类音频放大器专为汽车音响主机和外部放大器模块而设计。在 14.4V 电源电压条件下，当负载为 4Ω、THD+N 为 10% 时，该器件可提供 4 通道的 27W 输出功率；当负载为 2Ω、THD+N 为 10% 时，该器件可提供 45W 的输出功率。在 25V 电源电压条件下，当负载为 4Ω、THD+N 为 10% 时，该器件可提供 75W 的输出功率。与传统的线性放大器解决方案相比，D 类拓扑技术显著提高了器件效率。输出开关频率既可以设置为高于 AM 频带，以便消除 AM 频带干扰并降低输出滤波器尺寸及成本；也可以设置为低于 AM 频带，以便优化效率。如需了解引脚兼容的双通道放大器，请参阅 TAS6422-Q1该器件采用 56 引脚 HTSSOP PowerPAD ™封装，外露散热焊盘朝上。

查看全部

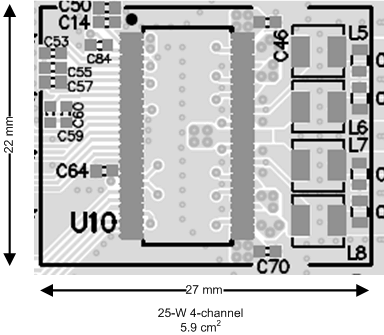

TAS6424QDKQRQ1 电路图
