TAS6424MQDKQRQ1

Texas Instruments 音频放大器

更新日期：2024-04-01

TAS6424MQDKQRQ1

Texas Instruments 音频放大器

产品简介：具有负载突降保护功能的汽车类 45W、2MHz、4 通道、4.5V 至 18V 数字输入 D 类音频放大器

查看详情

TAS6424MQDKQRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TAS6424MQDKQRQ1 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1,000 : ￥67.01768卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）
  • 产品状态：在售
  • 类型：-
  • 输出类型：-
  • 不同负载时最大输出功率 x 通道数：-
  • 电压 - 供电：-
  • 特性：-
  • 安装类型：-
  • 工作温度：-
  • 供应商器件封装：-
  • 封装/外壳：-

产品特性

  • 符合面向汽车应用的 AEC-Q100 应用 器件温度等级 1： –40°C 至 +125°C TA
  • 器件温度等级 1： –40°C 至 +125°C TA
  • 高级负载诊断无需输入时钟即可进行直流诊断 交流诊断可进行高频扬声器检测，提供阻抗和相位响应
  • 无需输入时钟即可进行直流诊断
  • 交流诊断可进行高频扬声器检测，提供阻抗和相位响应
  • 可轻松满足 CISPR25-L5 EMC 规范
  • 音频输入4 通道 I2S 或 4/8 通道 TDM 输入输入采样率：44.1kHz、48kHz、96kHz输入格式：16 位至 32 位 I2S 和 TDM
  • 4 通道 I2S 或 4/8 通道 TDM 输入
  • 输入采样率：44.1kHz、48kHz、96kHz
  • 输入格式：16 位至 32 位 I2S 和 TDM
  • 音频输出四通道桥接式负载 (BTL)双通道并联桥接式负载 (PBTL)高达 2.1MHz 的输出开关频率在 4Ω 负载、14.4V 电源电压和 10% THD 的条件下，输出功率为 27W BTL在 2Ω 负载、14.4V 电源电压和 10% THD 条件下，输出功率为 45W BTL在 2Ω 负载、18V PBTL 和 10% THD 的条件下，输出功率为 80W
  • 四通道桥接式负载 (BTL)
  • 双通道并联桥接式负载 (PBTL)
  • 高达 2.1MHz 的输出开关频率
  • 在 4Ω 负载、14.4V 电源电压和 10% THD 的条件下，输出功率为 27W BTL
  • 在 2Ω 负载、14.4V 电源电压和 10% THD 条件下，输出功率为 45W BTL
  • 在 2Ω 负载、18V PBTL 和 10% THD 的条件下，输出功率为 80W
  • 在 4Ω 负载和 14.4V 电源电压条件下的音频性能 BTL输出功率为 1W 时，THD+N < 0.02%42µVRMS 输出噪声 –90dB 串扰
  • 输出功率为 1W 时，THD+N < 0.02%
  • 42µVRMS 输出噪声
  • –90dB 串扰
  • 负载诊断功能输出负载开路和短路输出至电池短路或接地短路线路输出检测高达 6kΩ独立于主机运行
  • 输出负载开路和短路
  • 输出至电池短路或接地短路
  • 线路输出检测高达 6kΩ
  • 独立于主机运行
  • 保护输出限流输出短路保护40V 负载突降可承受接地开路和电源开路直流偏移过热欠压和过压
  • 输出限流
  • 输出短路保护
  • 40V 负载突降
  • 可承受接地开路和电源开路
  • 直流偏移
  • 过热
  • 欠压和过压
  • 常规运行 4.5V 至 18V 电源电压I2C 控制具有 4 个地址选项削波检测 及热告警
  • 4.5V 至 18V 电源电压
  • I2C 控制具有 4 个地址选项
  • 削波检测 及热告警

产品概述

TAS6424M-Q1 器件是一款四通道数字输入 D 类音频放大器，其实现了 2.1MHz PWM 开关频率，并以非常小的 PCB 尺寸实现了成本优化的解决方案，可针对启停事件在低至 4.5V 的电压下全面运行，并可在高达 40kHz 的音频带宽下提供出色的音质。输出开关频率既可以设置为高于调幅 (AM) 频带，以消除 AM 频带干扰并降低输出滤波需求及成本；也可以设置为低于 AM 频带，以优化器件效率。该器件具有内置负载诊断功能，用于检测和诊断误接的输出，以及检测交流耦合的高频扬声器，以帮助缩短制造过程中的测试时间。。 TAS6424M-Q1 D 类音频放大器专为汽车音响主机和外部放大器模块而设计。在 14.4V 电源电压条件下，当负载为 4Ω、THD+N 为 10% 时，该器件可提供 四 通道的 27W 输出功率；当负载为 2Ω、THD+N 为 10% 时，该器件可提供 45W 的输出功率。有关引脚兼容的单通道、双通道及四通道器件，请参见 TAS6421-Q1、TAS6422-Q1、TAS6424L-Q1 及 TAS6424-Q1。
查看全部

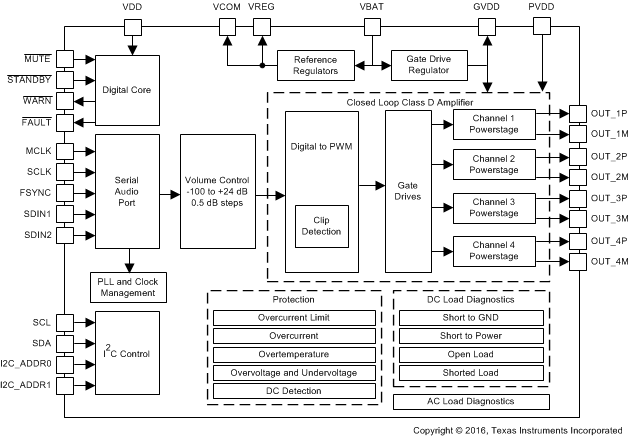

TAS6424MQDKQRQ1 电路图

TAS6424MQDKQRQ1 电路图

TAS6424MQDKQRQ1 电路图
