TAS5825PRHBR

Texas Instruments 音频放大器

更新日期：2024-04-01

TAS5825PRHBR

Texas Instruments 音频放大器

产品简介：具有超低空闲电流和出色效率的 4.5V 至 26.4V H 类控制数字输入 D 类音频放大器

查看详情

TAS5825PRHBR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TAS5825PRHBR 中文资料属性参数

  • 现有数量：3,000现货
  • 价格：1 : ￥34.98000剪切带（CT）3,000 : ￥19.80718卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：D 类
  • 输出类型：2 通道（立体声）
  • 不同负载时最大输出功率 x 通道数：38W x 1 @ 8 欧姆，17.8W x 2 @ 6 欧姆
  • 电压 - 供电：4.5V ~ 26.4V
  • 特性：-
  • 安装类型：表面贴装型
  • 工作温度：-25°C ~ 85°C（TA）
  • 供应商器件封装：32-VQFN（5x5）
  • 封装/外壳：32-VFQFN 裸露焊盘

产品特性

  • 采用 Hybrid-Pro 的高效 D 类操作： 与固定电源电压解决方案相比，电池寿命延长约 50% 电源效率高于 90%，RDS(on) 为 90mΩ 低静态电流，12V PVDD 时小于 20mA
  • 与固定电源电压解决方案相比，电池寿命延长约 50%
  • 电源效率高于 90%，RDS(on) 为 90mΩ
  • 低静态电流，12V PVDD 时小于 20mA
  • 支持多路输出配置： 1 × 53W，1.0 模式（4Ω，22V，THD+N=1%） 1 × 65W，1.0 模式（4Ω，22V，THD+N=10%） 2 × 30W，2.0 模式（8Ω，24V，THD+N=1%） 2 × 38W，2.0 模式（8Ω，24V，THD+N=10%）
  • 1 × 53W，1.0 模式（4Ω，22V，THD+N=1%）
  • 1 × 65W，1.0 模式（4Ω，22V，THD+N=10%）
  • 2 × 30W，2.0 模式（8Ω，24V，THD+N=1%）
  • 2 × 38W，2.0 模式（8Ω，24V，THD+N=10%）
  • 优异的音频性能： 1W、1kHz、PVDD = 12V 的条件下，THD + N ≤ 0.03% SNR ≥ 110dB（A 加权），ICN ≤ 35 µVRMS
  • 1W、1kHz、PVDD = 12V 的条件下，THD + N ≤ 0.03%
  • SNR ≥ 110dB（A 加权），ICN ≤ 35 µVRMS
  • 灵活的音频 I/O： 支持 32、44.1、48、88.2、96kHz 采样率 支持 I2S、LJ、RJ、TDM 格式 支持三线制数字音频接口
  • 支持 32、44.1、48、88.2、96kHz 采样率
  • 支持 I2S、LJ、RJ、TDM 格式
  • 支持三线制数字音频接口
  • 灵活处理特性： 3 频带高级 DRC + AGL，2 × 15 BQ PVDD 检测可避免电压轨下降时的削波失真 高达 4ms 的前向延迟缓冲器，用于 Hybrid-Pro 算法音频信号跟踪 可选 8 或 16 个 Hybrid-Pro 直流/直流控制阶跃，最大峰值采样保持时间为 10ms
  • 3 频带高级 DRC + AGL，2 × 15 BQ
  • PVDD 检测可避免电压轨下降时的削波失真
  • 高达 4ms 的前向延迟缓冲器，用于 Hybrid-Pro 算法音频信号跟踪
  • 可选 8 或 16 个 Hybrid-Pro 直流/直流控制阶跃，最大峰值采样保持时间为 10ms
  • 灵活的电源配置： PVDD：4.5V 至 26.4V DVDD 和 I/O：1.8V 或 3.3V
  • PVDD：4.5V 至 26.4V
  • DVDD 和 I/O：1.8V 或 3.3V
  • 出色的集成式自保护功能： 过流错误 (OCE) 逐周期电流限制 过热警告 (OTW) 过热错误 (OTE) 欠压/过压锁定（UVLO、OVLO）
  • 过流错误 (OCE)
  • 逐周期电流限制
  • 过热警告 (OTW)
  • 过热错误 (OTE)
  • 欠压/过压锁定（UVLO、OVLO）
  • 可轻松进行系统集成： I2C 软件控制 减小了解决方案的尺寸： 小型 5 x 5mm 封装 与开环 D 类器件相比，所需的无源器件更少 大多数应用都不需要体积较大的电解电容器或大型电感器
  • I2C 软件控制
  • 减小了解决方案的尺寸： 小型 5 x 5mm 封装 与开环 D 类器件相比，所需的无源器件更少 大多数应用都不需要体积较大的电解电容器或大型电感器
  • 小型 5 x 5mm 封装
  • 与开环 D 类器件相比，所需的无源器件更少
  • 大多数应用都不需要体积较大的电解电容器或大型电感器

产品概述

TAS5825P 是一款采用先进 Hybrid-Pro 算法的立体声高效闭环音频 D 类音频放大器，可提高系统效率并减少发热而不会产生削波失真。音频放大器的电源电压 (PVDD) 通常由直流/直流转换器提供。与固定 PVDD 相比，基于音频信号而波动的可变 PVDD 可显著提高效率，降低空闲电流并减少发热。TAS5825P 的强大音频 DSP 内核实现了一种称为 Hybrid-Pro 的专有算法。Hybrid-Pro 算法可检测即将发生的音频功率需求，并通过 Hybrid-Pro 反馈引脚 (HPFB) 为前直流/直流转换器提供 PWM 控制信号。TAS5825P 支持高达 4ms 的延迟缓冲器，以提前查看音频信号并防止音频削波失真。在各种实验中，TAS5825P 在连续播放音乐时可将 1S 和 2S 电池的运行时间延长 50% 以上。
查看全部

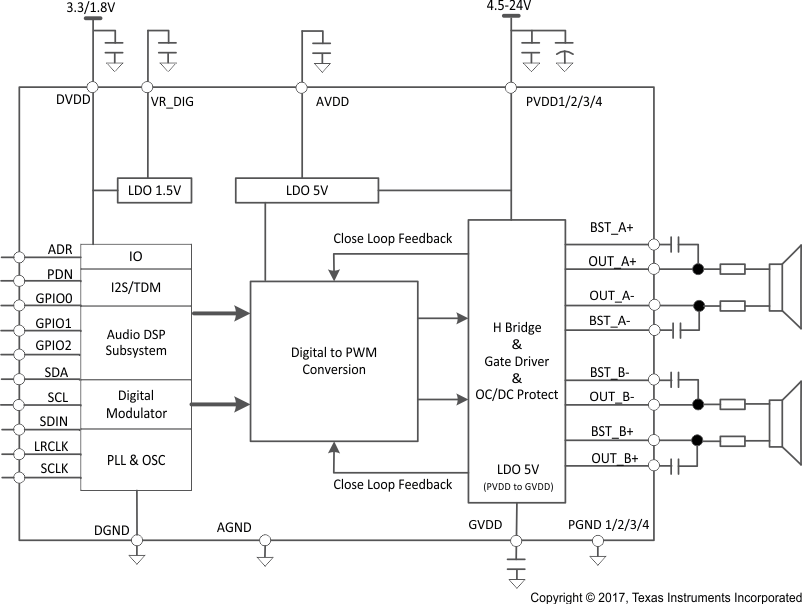

TAS5825PRHBR 电路图

TAS5825PRHBR 电路图

TAS5825PRHBR 电路图
