TAS5825MRHBR

Texas Instruments 音频放大器

更新日期：2024-04-01

TAS5825MRHBR

Texas Instruments 音频放大器

产品简介：具有 192kHz 架构的 38W 立体声、65W 单声道、4.5V 至 26V、数字输入 D 类智能音频放大器

查看详情

TAS5825MRHBR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TAS5825MRHBR 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥33.39000剪切带（CT）3,000 : ￥18.88897卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：D 类
  • 输出类型：2 通道（立体声）
  • 不同负载时最大输出功率 x 通道数：38W x 1 @ 8 欧姆，17.8W x 2 @ 6 欧姆
  • 电压 - 供电：4.5V ~ 26.4V
  • 特性：-
  • 安装类型：表面贴装型
  • 工作温度：-25°C ~ 85°C（TA）
  • 供应商器件封装：32-VQFN（5x5）
  • 封装/外壳：32-VFQFN 裸露焊盘

产品特性

  • 灵活的音频 I/O： 支持 32kHz、44.1kHz、48kHz、88.2kHz、96kHz 和 192kHz 采样速率 I2S、LJ、RJ 或 TDM 用于音频监控、子通道或回声消除的 SDOUT 支持三线制数字音频接口（无需 MCLK）
  • 支持 32kHz、44.1kHz、48kHz、88.2kHz、96kHz 和 192kHz 采样速率
  • I2S、LJ、RJ 或 TDM
  • 用于音频监控、子通道或回声消除的 SDOUT
  • 支持三线制数字音频接口（无需 MCLK）
  • 高效 D 类运行模式 电源效率高于 90%，RDS(on) 为 90mΩ 低静态电流，PVDD=12V 时小于 20mA
  • 电源效率高于 90%，RDS(on) 为 90mΩ
  • 低静态电流，PVDD=12V 时小于 20mA
  • 支持多路输出配置 1 × 53W，1.0 模式（4Ω，22V，THD+N=1%） 1 × 65W，1.0 模式（4Ω，22V，THD+N=10%） 2 × 30W，2.0 模式（8Ω，24V，THD+N=1%） 2 × 38W，2.0 模式（8Ω，24V，THD+N=10%）
  • 1 × 53W，1.0 模式（4Ω，22V，THD+N=1%）
  • 1 × 65W，1.0 模式（4Ω，22V，THD+N=10%）
  • 2 × 30W，2.0 模式（8Ω，24V，THD+N=1%）
  • 2 × 38W，2.0 模式（8Ω，24V，THD+N=10%）
  • 优异的音频性能： 1W、1kHz、PVDD = 12V 的条件下，THD + N ≤ 0.03% SNR ≥ 110dB（A 加权），ICN ≤ 35 µVRMS
  • 1W、1kHz、PVDD = 12V 的条件下，THD + N ≤ 0.03%
  • SNR ≥ 110dB（A 加权），ICN ≤ 35 µVRMS
  • 灵活处理特性 3 频带高级 DRC + AGL，2 × 15 BQ， 声场定位器 (SFS)、电平计 96kHz、192kHz 处理器采样 动态 EQ、低音增强和扬声器过热/偏移保护
  • 3 频带高级 DRC + AGL，2 × 15 BQ，
  • 声场定位器 (SFS)、电平计
  • 96kHz、192kHz 处理器采样
  • 动态 EQ、低音增强和扬声器过热/偏移保护
  • 灵活的电源配置 PVDD：4.5V 至 26.4V DVDD 和 I/O：1.8V 或 3.3V
  • PVDD：4.5V 至 26.4V
  • DVDD 和 I/O：1.8V 或 3.3V
  • 出色的集成式自保护功能： 过流错误 (OCE) 逐周期电流限制 过热警告 (OTW) 过热错误 (OTE) 欠压和过压锁定 (UVLO/OVLO)
  • 过流错误 (OCE)
  • 逐周期电流限制
  • 过热警告 (OTW)
  • 过热错误 (OTE)
  • 欠压和过压锁定 (UVLO/OVLO)
  • 可轻松进行系统集成 I2C 软件控制 减小了解决方案尺寸 小型 5 x 5mm 封装 与开环器件相比，所需的无源器件更少 大多数应用都不需要体积较大的电解电容器或大型电感器
  • I2C 软件控制
  • 减小了解决方案尺寸 小型 5 x 5mm 封装 与开环器件相比，所需的无源器件更少 大多数应用都不需要体积较大的电解电容器或大型电感器
  • 小型 5 x 5mm 封装
  • 与开环器件相比，所需的无源器件更少
  • 大多数应用都不需要体积较大的电解电容器或大型电感器

产品概述

TAS5825M 是一款立体声、高性能闭环 D 类放大器，具有集成的音频处理器，支持高达 192kHz 的频率。强大的音频 DSP 内核支持多种先进的音频处理流程，例如 2×15 BQ、3 频带 DRC、全频带 AGL（自动增益限制器）、智能放大器算法（过热和偏移保护）、低音增强、定位器、THD 管理器、PVDD 跟踪和热折返。 TAS5825M 具有 48kHz 或 96kHz 架构，集成的 SRC（采样率转换器）可检测到输入采样率并自动将输入采样转换为 DSP 目标采样率，从而避免音频伪影。
查看全部

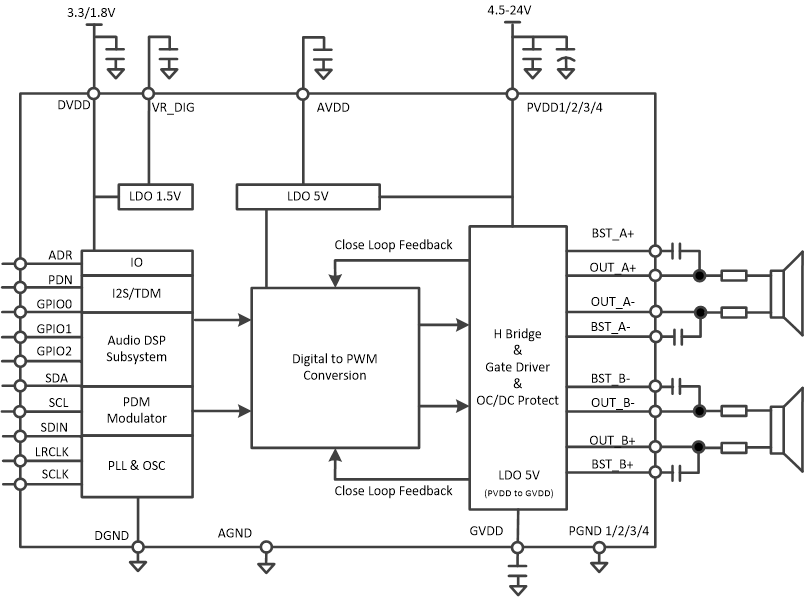

TAS5825MRHBR 电路图

TAS5825MRHBR 电路图

TAS5825MRHBR 电路图
