TAS5806MDDCPR

Texas Instruments 音频放大器

更新日期：2025-03-27

TAS5806MDDCPR

Texas Instruments 音频放大器

产品简介：具有处理功能和 P2P HP 的 23W 立体声、45W 单声道、4.5V 至 26.4V、数字输入 D 类音频放大器

查看详情

TAS5806MDDCPR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TAS5806MDDCPR 中文资料属性参数

  • 现有数量：13,964现货10,000Factory
  • 价格：1 : ￥22.42000剪切带（CT）2,000 : ￥12.69997卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：D 类
  • 输出类型：2 通道（立体声）
  • 不同负载时最大输出功率 x 通道数：27.5 x 2 @ 80 欧姆
  • 电压 - 供电：1.62V ~ 3.63V
  • 特性：自动电平控制，输入多路复用器，PWM 控制
  • 安装类型：表面贴装型
  • 工作温度：-25°C ~ 85°C（TA）
  • 供应商器件封装：38-HTSSOP
  • 封装/外壳：38-PowerTFSOP（0.173"，4.40mm 宽）

产品特性

  • 支持多路输出配置： 2.0 模式（8Ω、21V、THD+N=1%）下可提供 2 × 23W 的功率 单声道模式（4Ω、21V、THD+N=1%）下可提供 45W 的功率
  • 2.0 模式（8Ω、21V、THD+N=1%）下可提供 2 × 23W 的功率
  • 单声道模式（4Ω、21V、THD+N=1%）下可提供 45W 的功率
  • 优异的音频性能 1W、1kHz、PVDD = 12V 的条件下，THD+N ≤ 0.03% SNR ≥ 107dB（A 加权），噪声级别 < 40µVrms
  • 1W、1kHz、PVDD = 12V 的条件下，THD+N ≤ 0.03%
  • SNR ≥ 107dB（A 加权），噪声级别 < 40µVrms
  • 灵活的电源配置 PVDD：4.5V 至 26.4V DVDD 和 I/O：1.8V 或 3.3V
  • PVDD：4.5V 至 26.4V
  • DVDD 和 I/O：1.8V 或 3.3V
  • 灵活的音频 I/O I2S、LJ、RJ、TDM、3 线数字音频接口（无需 MCLK） 支持 32、44.1、48、88.2、96kHz 采样率 用于音频监控、子通道或回声消除的 SDOUT
  • I2S、LJ、RJ、TDM、3 线数字音频接口（无需 MCLK）
  • 支持 32、44.1、48、88.2、96kHz 采样率
  • 用于音频监控、子通道或回声消除的 SDOUT
  • 增强的音频处理能力 多频带高级 DRC 和 AGL 2×15 个 BQ、热折返、直流阻断 输入混合器、输出交叉开关、电平计5 个 BQ + 单频带 DRC + THD 管理器（用于低音炮通道） 声场定位器选项
  • 多频带高级 DRC 和 AGL
  • 2×15 个 BQ、热折返、直流阻断
  • 输入混合器、输出交叉开关、电平计
  • 5 个 BQ + 单频带 DRC + THD 管理器（用于低音炮通道）
  • 声场定位器选项
  • 集成式自保护功能邻近的引脚对引脚短路且无损坏过流错误过温警告和错误欠压、过压锁定（UVLO、OVLO）
  • 邻近的引脚对引脚短路且无损坏
  • 过流错误
  • 过温警告和错误
  • 欠压、过压锁定（UVLO、OVLO）
  • 可轻松进行系统集成 I2C 软件控制解决方案尺寸更小 与开环器件相比，所需的无源器件更少对于 PVDD ≤ 14V 的大多数情况，可实现无电感器运行（铁氧体磁珠） 立体声耳机和立体声线路驱动器通过 I2C 调节增益DirectPath 技术不再需要大容量的隔直电容器
  • I2C 软件控制
  • 解决方案尺寸更小 与开环器件相比，所需的无源器件更少对于 PVDD ≤ 14V 的大多数情况，可实现无电感器运行（铁氧体磁珠） 立体声耳机和立体声线路驱动器通过 I2C 调节增益DirectPath 技术不再需要大容量的隔直电容器
  • 与开环器件相比，所需的无源器件更少
  • 对于 PVDD ≤ 14V 的大多数情况，可实现无电感器运行（铁氧体磁珠）
  • 立体声耳机和立体声线路驱动器通过 I2C 调节增益
  • DirectPath 技术不再需要大容量的隔直电容器

产品概述

TAS5806MD 是一款高效立体声闭环 D 类放大器，可提供具有低功率耗散和丰富声音且具有成本效益的数字输入解决方案。该器件的集成音频处理器和 96kHz 架构支持高级音频处理流程（包括 SRC、每通道 15 个 BQ、音量控制、音频混合、3 频带 4 阶 DRC、全频带 AGL、THD 管理器和电平计）。TAS5806MD 采用 TI 的专有混合调制方案，消耗极低的静态电流（13.5V PVDD 下为 16.5mA），从而能够延长便携式音频 应用中的电池寿命。凭借先进的 EMI 抑制技术，对低于 10W 的 应用 ，设计人员可利用廉价的铁氧体磁珠滤波器来减小其布板空间并降低系统成本。该器件配有集成 DirectPathTM 耳机放大器和线路驱动器，可提高系统级集成度并降低解决方案总成本。
查看全部

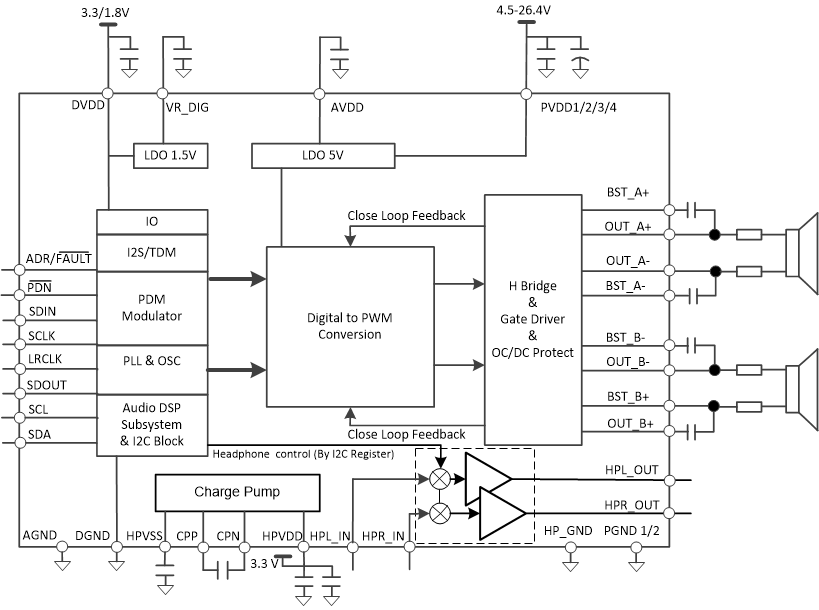

TAS5806MDDCPR 电路图

TAS5806MDDCPR 电路图

TAS5806MDDCPR 电路图
