TAS5782MDCA

Texas Instruments 音频放大器

更新日期：2024-04-01

TAS5782MDCA

Texas Instruments 音频放大器

产品简介：具有处理功能的 20W 立体声、40W 单声道、4.5V 至 26.4V、数字输入 D 类智能音频放大器

查看详情

TAS5782MDCA 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TAS5782MDCA 中文资料属性参数

  • 现有数量：120现货7,880Factory
  • 价格：1 : ￥60.42000管件
  • 系列：-
  • 包装：管件
  • 产品状态：在售
  • 类型：D 类
  • 输出类型：2 通道（立体声）
  • 不同负载时最大输出功率 x 通道数：40W x 2 @ 4 欧姆
  • 电压 - 供电：4.5V ~ 26.4V
  • 特性：差分输入，短路和热保护
  • 安装类型：表面贴装型
  • 工作温度：-25°C ~ 85°C（TA）
  • 供应商器件封装：48-HTSSOP
  • 封装/外壳：48-TFSOP（0.240"，6.10mm 宽）裸露焊盘

产品特性

  • 灵活的音频 I/O 配置支持 I2S、TDM、LJ 和 RJ 数字输入支持采样速率 BD 放大器调制支持三线制数字音频接口（无需 MCLK）
  • 支持 I2S、TDM、LJ 和 RJ 数字输入
  • 支持采样速率
  • BD 放大器调制
  • 支持三线制数字音频接口（无需 MCLK）
  • 高性能闭环架构（PVDD = 12V，RSPK = 8Ω，SPK_GAIN = 20dB） 闭环 = 更少的组件数/更小的解决方案尺寸空闲声道噪声 = 62µVRMS (A-Wtd)总谐波失真 + 噪声 (THD+N) = 0.2% (1W/1kHz) 信噪比 (SNR) = 100dB A-Wtd（以THD+N = 1% 为基准）
  • 闭环 = 更少的组件数/更小的解决方案尺寸
  • 空闲声道噪声 = 62µVRMS (A-Wtd)
  • 总谐波失真 + 噪声 (THD+N) = 0.2% (1W/1kHz)
  • 信噪比 (SNR) = 100dB A-Wtd（以THD+N = 1% 为基准）
  • 灵活处理 特性 15 个 BiQuad/SmartEQ 适用于 X-Over/EQ 的 2 x 5 个 BiQuad三波段高级动态范围压缩 (DRC) + 自动增益限制 (AGL)动态均衡和 SmartBass声场定位技术 (SFS)96kHz 处理器采样
  • 15 个 BiQuad/SmartEQ
  • 适用于 X-Over/EQ 的 2 x 5 个 BiQuad
  • 三波段高级动态范围压缩 (DRC) + 自动增益限制 (AGL)
  • 动态均衡和 SmartBass
  • 声场定位技术 (SFS)
  • 96kHz 处理器采样
  • 通信 特性通过 I2C 端口实现软件模式控制两个地址选择引脚 – 多达 4 个器件
  • 通过 I2C 端口实现软件模式控制
  • 两个地址选择引脚 – 多达 4 个器件
  • 兼具稳定性 和可靠性时钟误差、直流和短路保护过热和过流保护
  • 时钟误差、直流和短路保护
  • 过热和过流保护

产品概述

TAS5782M 器件是一款高性能、立体声闭环 D 类放大器，集成采用 96kHz 架构的音频处理器。为实现数模转换，该器件采用了应用 Burr-Brown™技术的高性能数模转换器 (DAC) 该器件仅需两个电源：一个是用于低压电路的 DVDD，另一个是用于高压电路的 PVDD。它采用标准的 I2C 通信软件控制端口实现控制。 输出金属氧化物半导体场效应晶体管 (MOSFET) 的 90mΩ rDS(on) 兼顾散热性能与器件成本，二者相得益彰。此外，该器件采用耐热增强型 48 引脚薄型小外形尺寸 (TSSOP)，在现代消费类电子器件的较高工作环境温度下展现出优异的性能。
查看全部

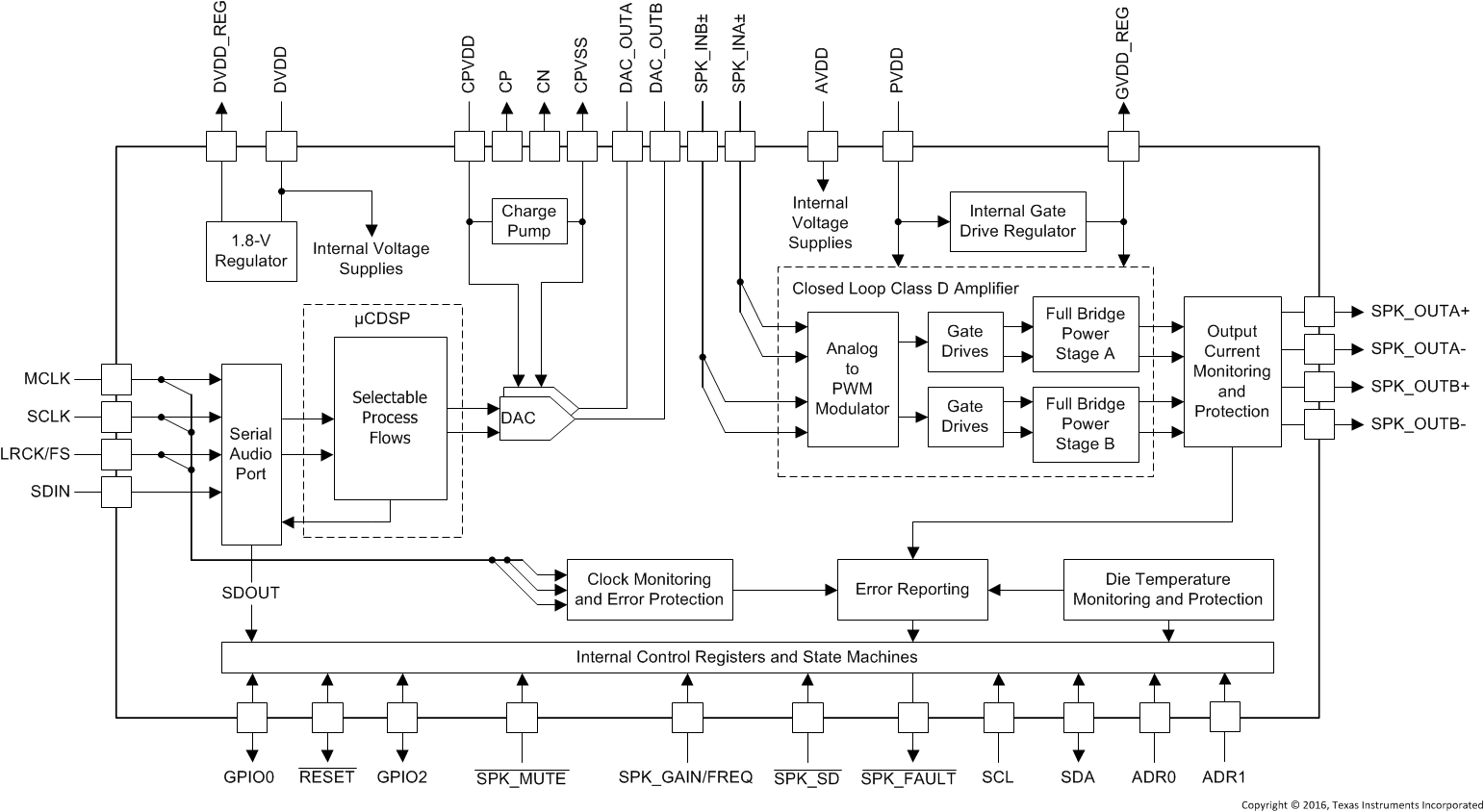

TAS5782MDCA 电路图

TAS5782MDCA 电路图

TAS5782MDCA 电路图
