TAS5780MDCAR

Texas Instruments 音频放大器

更新日期：2024-04-01

TAS5780MDCAR

Texas Instruments 音频放大器

产品简介：20W 立体声、40W 单声道、4.5V 至 26.4V 电源电压、数字输入 D 类音频放大器

查看详情

TAS5780MDCAR 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TAS5780MDCAR
TI
原厂原装
22+
3288
上海市
-
一级代理原装

TAS5780MDCAR 中文资料属性参数

现有数量：0现货4,000Factory查看交期
价格：2,000 : ￥35.32142卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
类型：D 类
输出类型：2 通道（立体声）
不同负载时最大输出功率 x 通道数：40W x 2 @ 4 欧姆
电压 - 供电：4.5V ~ 26.4V
特性：短路保护
安装类型：表面贴装型
工作温度：-25°C ~ 85°C
供应商器件封装：48-HTSSOP
封装/外壳：48-TFSOP（0.240"，6.10mm 宽）裸露焊盘

产品特性

灵活的音频 I/O 配置支持 I2S、TDM、LJ 和 RJ 数字输入支持采样速率立体声桥接负载 (BTL) 或单声道并行桥接负载 (PBTL) 运行1SPW 放大器调制支持三线制数字音频接口（无需 MCLK）
支持 I2S、TDM、LJ 和 RJ 数字输入
支持采样速率
立体声桥接负载 (BTL) 或单声道并行桥接负载 (PBTL) 运行
1SPW 放大器调制
支持三线制数字音频接口（无需 MCLK）
高性能闭环架构（PVDD = 12V，RSPK = 8Ω，SPK_GAIN = 20dB）空闲声道噪声 = 62µVRMS (A-Wtd)总谐波失真 + 噪声 (THD+N) = 0.2% (1W/1kHz) 信噪比 (SNR) = 100dB A-Wtd（以THD+N = 1% 为基准）
空闲声道噪声 = 62µVRMS (A-Wtd)
总谐波失真 + 噪声 (THD+N) = 0.2% (1W/1kHz)
信噪比 (SNR) = 100dB A-Wtd（以THD+N = 1% 为基准）
固定功能处理特性12 个 BiQuad 12 个 BiQuad 实现快速变换的内部存储区切换双波段高级动态范围压缩 (DRC) + 自动增益限制 (AGL)动态参数均衡 (DPEQ)采样速率转换器 (SRC) 支持的频率包括 32kHz、44.1kHz、48kHz、88.2kHz、96kHz96kHz 处理器采样
12 个 BiQuad 12 个 BiQuad 实现快速变换的内部存储区切换
12 个 BiQuad 实现快速变换的内部存储区切换
双波段高级动态范围压缩 (DRC) + 自动增益限制 (AGL)
动态参数均衡 (DPEQ)
采样速率转换器 (SRC) 支持的频率包括 32kHz、44.1kHz、48kHz、88.2kHz、96kHz
96kHz 处理器采样
通信特性通过 I2C 端口实现软件模式控制两个地址选择引脚 – 多达 4 个器件
通过 I2C 端口实现软件模式控制
两个地址选择引脚 – 多达 4 个器件
兼具稳定性和可靠性时钟误差和短路保护过热和过流保护
时钟误差和短路保护
过热和过流保护

产品概述

TAS5780M 器件是一款高性能、立体声闭环 D 类放大器，集成采用 96kHz 架构的音频处理器。为实现数模转换，该器件采用了应用 Burr-Brown™技术的高性能数模转换器 (DAC) 该器件仅需两个电源：一个是用于低压电路的 DVDD，另一个是用于高压电路的 PVDD。它采用标准的 I2C 通信软件控制端口实现控制。输出金属氧化物半导体场效应晶体管 (MOSFET) 的 90mΩ rDS(on) 兼顾散热性能与器件成本，二者相得益彰。此外，该器件采用耐热增强型 48 引脚薄型小外形尺寸 (TSSOP)，在现代消费类电子器件的较高工作环境温度下展现出优异的性能。

查看全部

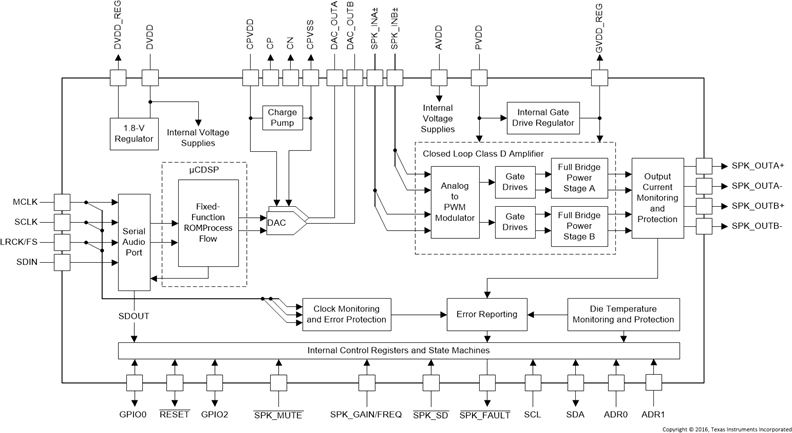

TAS5780MDCAR 电路图
