TAS5768MDCAR

Texas Instruments 音频放大器

更新日期：2024-04-01

TAS5768MDCAR

Texas Instruments 音频放大器

产品简介：具有 1SPW 的 50W 立体声、100W 单声道、4.5V 至 26.4V 电源电压、数字输入 D 类智能音频放大器

查看详情

TAS5768MDCAR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TAS5768MDCAR 中文资料属性参数

  • 现有数量：0现货10,000Factory查看交期
  • 价格：2,000 : ￥31.98246卷带（TR）
  • 系列：PurePath?
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：D 类
  • 输出类型：2 通道（立体声）
  • 不同负载时最大输出功率 x 通道数：-
  • 电压 - 供电：3V ~ 3.6V
  • 特性：消除爆音，短路保护
  • 安装类型：表面贴装型
  • 工作温度：-25°C ~ 85°C（TA）
  • 供应商器件封装：48-HTSSOP
  • 封装/外壳：48-TFSOP（0.240"，6.10mm 宽）裸露焊盘

产品特性

  • PurePath 智能放大器： 优化和保护动圈式扬声器 低音 Q 补偿和频率扩展：音量更高、低音增强、清晰度更佳且保真度更高。热量和偏移限制。
  • 优化和保护动圈式扬声器
  • 低音 Q 补偿和频率扩展：音量更高、低音增强、清晰度更佳且保真度更高。
  • 热量和偏移限制。
  • 立体声 D 类放大器： 宽电源范围：4.5V 至 26.4V宽负载范围：2Ω 至 8Ω高输出电流：2x 7.5A 峰值输出功率 2x 50W/4Ω连续功率：2x 20W（不使用散热器） 电源、静音和待机开/关时无喀哒声和噼啪声 低输出噪声：<60µVrms（12V 供电时）；<90µVrms（24V 供电时） 低总谐波失真和噪声 (THD+N)：< 0.02%（1W/4Ω、1kHz 时）热保护、过流保护和短路保护
  • 宽电源范围：4.5V 至 26.4V
  • 宽负载范围：2Ω 至 8Ω
  • 高输出电流：2x 7.5A
  • 峰值输出功率 2x 50W/4Ω
  • 连续功率：2x 20W（不使用散热器）
  • 电源、静音和待机开/关时无喀哒声和噼啪声
  • 低输出噪声：<60µVrms（12V 供电时）；<90µVrms（24V 供电时）
  • 低总谐波失真和噪声 (THD+N)：< 0.02%（1W/4Ω、1kHz 时）
  • 热保护、过流保护和短路保护
  • 可配置的数字音频处理器。 降频混频和具有 10 个 BiQuad 的定制 EQ
  • 降频混频和具有 10 个 BiQuad 的定制 EQ
  • 数字音频接口：I2S 或时分复用 (TDM) 输入 44.1kHz 和 48kHz 快速 (FS)可配置的数字输出
  • 44.1kHz 和 48kHz 快速 (FS)
  • 可配置的数字输出
  • 多段数模转换器 (DAC)，去抖动性能出色
  • 集成高性能音频锁相环 (PLL)
  • I2C 控制
  • 48 引脚 PowerPAD™散热薄型小外形尺寸 (HTSSOP) 或超薄型四方扁平无引线 (VQFN) 封装

产品概述

TAS576xM PurePath 智能放大器不仅可增强低音效果和音质保真度，还可提供更高的音量，同时将扬声器驱动至其热限值和机械限值。TAS576xM 包含两个桥接负载 (BTL) D 类放大器，峰值功率高达 2x50W/4Ω。在热保护方面，该放大器针对典型扬声器而设计，可处理扬声器音圈升温期间的高温峰值，然后将其平均功率降至安全限值。 该器件具有 4.5V 至 26.4V 宽电源范围，支持从双节锂离子电池到固定 24V 电源各类不同的电源选项。 凭借德州仪器 (TI) 的 PurePath Smart Amp 技术，可更多地以峰值功率（而非平均额定功率）来驱动扬声器，且不必担心因偏移或热过载而损坏扬声器。
查看全部

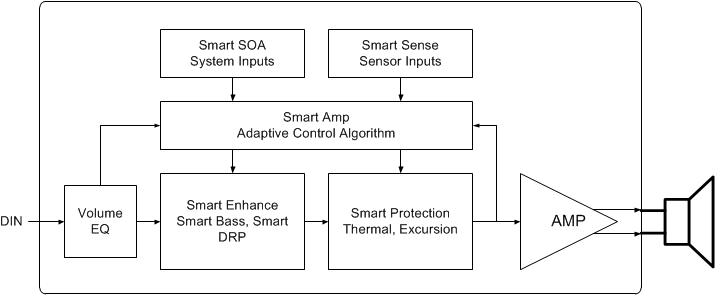

TAS5768MDCAR 电路图

TAS5768MDCAR 电路图

TAS5768MDCAR 电路图
