TAS5760MDDCAR

Texas Instruments 音频放大器

更新日期：2025-03-27

TAS5760MDDCAR

Texas Instruments 音频放大器

产品简介：带集成耳机的 55W 立体声、114W 单声道、4.5V 至 26.4V、数字输入 D 类音频放大器

查看详情

TAS5760MDDCAR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TAS5760MDDCAR 中文资料属性参数

  • 现有数量：0现货10,000Factory查看交期
  • 价格：2,000 : ￥31.25504卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：D 类
  • 输出类型：1-通道（单声道）或 2-通道（立体声）
  • 不同负载时最大输出功率 x 通道数：55.2W x 1 @ 4 欧姆，63.5W x 2 @ 4 欧姆
  • 电压 - 供电：3V ~ 3.6V
  • 特性：消除爆音
  • 安装类型：表面贴装型
  • 工作温度：-25°C ~ 85°C（TA）
  • 供应商器件封装：48-HTSSOP
  • 封装/外壳：48-TFSOP（0.240"，6.10mm 宽）裸露焊盘

产品特性

  • 音频 I/O 配置：单路立体声 I²S 输入 立体声桥接负载 (BTL) 或单声道并行桥接负载 (PBTL) 运行32kHz、44.1kHz、48kHz、88.2kHz、96kHz 采样速率耳机放大器/线路驱动器
  • 单路立体声 I²S 输入
  • 立体声桥接负载 (BTL) 或单声道并行桥接负载 (PBTL) 运行
  • 32kHz、44.1kHz、48kHz、88.2kHz、96kHz 采样速率
  • 耳机放大器/线路驱动器
  • 常规运行 特性：可选硬件或软件控制 集成数字输出削波器可编程 I²C 地址（1101100[R/W]或1101101[R/W]） 闭环放大器架构可调节扬声器放大器开关频率
  • 可选硬件或软件控制
  • 集成数字输出削波器
  • 可编程 I²C 地址（1101100[R/W]或1101101[R/W]）
  • 闭环放大器架构
  • 可调节扬声器放大器开关频率
  • 稳定性 特性：时钟误差、直流和短路保护 过热保护和可编程过流保护
  • 时钟误差、直流和短路保护
  • 过热保护和可编程过流保护
  • 音频性能（PVDD = 19V，RSPK = 8Ω，SPK_GAIN[1:0] 引脚 = 01）” 闲置通道噪声 = <80µVrms（输入信噪比）THD+N = 0.03%（功率为 1W，频率为 1kHz）SNR = 100dB A-Wtd（以THD+N = 1% 为基准）
  • 闲置通道噪声 = <80µVrms（输入信噪比）
  • THD+N = 0.03%（功率为 1W，频率为 1kHz）
  • SNR = 100dB A-Wtd（以THD+N = 1% 为基准）

产品概述

TAS5760MD是一款立体声 I2S 输入器件，具有硬件和软件 (I²C) 控制模式、集成数字削波器、多种增益选项并且电源运行电压范围较大，支持其适用于多种 应用非常有用。TAS5760MD运行电压范围为 4.5V 至24VDC 的标称电源电压。该器件配有集成 DirectPath™ 耳机放大器和线路驱动器，可提高系统级集成度并降低解决方案总成本。输出金属氧化物半导体场效应晶体管 (MOSFET) 的 120mΩ DS(ON) 兼顾散热性能与器件成本，二者相得益彰。此外，该器件采用耐热增强型 48-Pin TSSOP封装，在现代消费类电子器件的较高工作环境温度下展现出优异的性能。整个 TAS5760xx 系列均采用 48-Pin TSSOP封装，并且所有系列成员器件之间彼此引脚到引脚兼容。另外，对于可能不需要耳机/线路驱动器且 不要求引脚至引脚兼容， 但希望解决方案实现最小化的应用，TAS5760M 和 TAS5760L 器件可采用 32 引脚薄型小外形尺寸 (TSSOP) 封装。TAS5760xx 系列所有器件的 I2C 寄存器映射是相同的，这样一来，当需要根据系统级要求更换器件时，可以减少二次开发的工作量。
查看全部

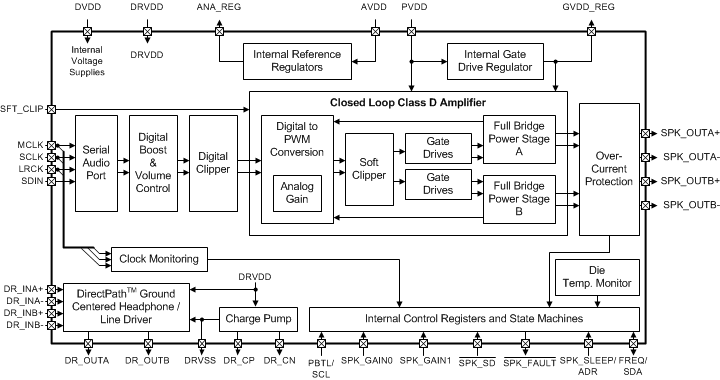

TAS5760MDDCAR 电路图

TAS5760MDDCAR 电路图

TAS5760MDDCAR 电路图
