TAS5731MPHPR

Texas Instruments 音频放大器

更新日期：2024-04-01

TAS5731MPHPR

Texas Instruments 音频放大器

产品简介：支持 2.1 声道的 30W 立体声、66W 单声道、8V 至 26.4V、数字输入开环 D 类音频放大器

查看详情

TAS5731MPHPR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TAS5731MPHPR 中文资料属性参数

  • 现有数量：2,730现货10,000Factory
  • 价格：1 : ￥48.41000剪切带（CT）1,000 : ￥27.41524卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：D 类
  • 输出类型：1-通道（单声道）或 2-通道（立体声）
  • 不同负载时最大输出功率 x 通道数：69.6W x 1 @ 4 欧姆，37.2W x 2 @ 8 欧姆
  • 电压 - 供电：3V ~ 3.6V
  • 特性：消除爆音，数字输入，I2C，I2S，静音，短路和热保护，音量控制
  • 安装类型：表面贴装型
  • 工作温度：0°C ~ 85°C（TA）
  • 供应商器件封装：48-HTQFP（7x7）
  • 封装/外壳：48-PowerTQFP

产品特性

  • 2 通道 I2S 输入；8kHz 至 48kHz fS
  • 30W 立体声，8Ω / 24V（总谐波失真 (THD) + N = 10%）
  • 运行效率高达 90%
  • 8V 至 24V 宽电源电压范围；3.3V 数字电源
  • 支持单个器件 2.1（2 × 单端 (SE) + 1 × 桥接负载 (BTL)）
  • 可支持 2Ω SE 和 4Ω BTL 模式的 80mΩ RDS(on) 器件 12V / 2Ω / 8W SE 模式 12V / 4Ω / 15W BTL 模式
  • 12V / 2Ω / 8W SE 模式
  • 12V / 4Ω / 15W BTL 模式
  • 扬声器均衡 (EQ)（每通道 8BQ），2 x 动态范围压缩 (DRC)
  • 与 TAS5727 和 TAS5731 引脚到引脚兼容
  • 优势 直接连接至数字处理器 来自标准电源的高输出功率 无需散热器 高级处理改善了音频体验
  • 直接连接至数字处理器
  • 来自标准电源的高输出功率
  • 无需散热器
  • 高级处理改善了音频体验
  • 液晶电视 (LCD) 电视
  • 发光二极管 (LED) 电视
  • 条形音箱

产品概述

TAS5731M 是一款 30W，高效，数字音频立体声功率放大器，此放大器用于驱动立体声桥接式扬声器。 一个串行数据输入可处理最多两个离散音频通道并能与大多数数字音频处理器和 MPEG 解码器无缝整合。 此器件可接受宽范围的输入数据和数据传输速率。 一个完全可编程数据路径将这些通道路由至内部扬声器驱动器。TAS5731M 只能作为从属器件，从外部源接收所有时钟。 根据输入采样率的不同，TAS5731 运行时带有 384kHz 开关速率至 352KHz 开关速率间的的脉宽宽度调制 (PWM) 载波。 与四阶噪声整形器结合的过采样可提供一个白噪音基准以及从 20Hz 至 20kHz 的出色动态范围。
查看全部

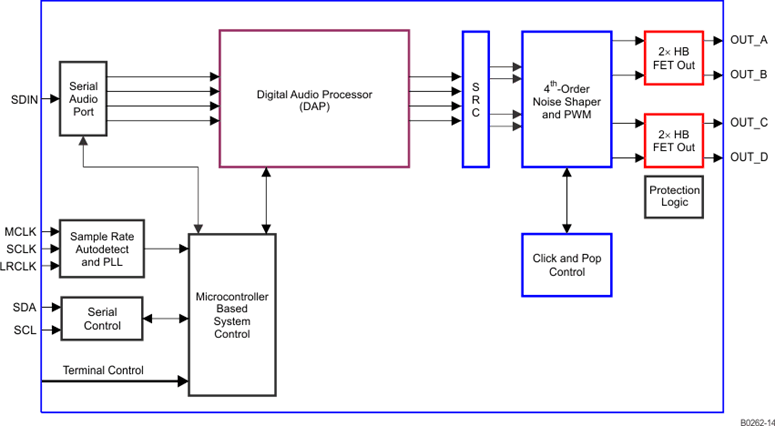

TAS5731MPHPR 电路图

TAS5731MPHPR 电路图

TAS5731MPHPR 电路图
