TAS5729MDDCA

Texas Instruments 音频放大器

更新日期：2024-04-01

TAS5729MDDCA

Texas Instruments 音频放大器

产品简介：带 HP 的 12W 立体声、24W 单声道、4.5V 至 26.4V 电源电压、数字输入开环 D 类音频放大器

查看详情

TAS5729MDDCA 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TAS5729MDDCA 中文资料属性参数

  • 现有数量：0现货2,480Factory查看交期
  • 价格：160 : ￥30.69456管件
  • 系列：-
  • 包装：管件
  • 产品状态：在售
  • 类型：D 类
  • 输出类型：1-通道（单声道）或 2-通道（立体声）
  • 不同负载时最大输出功率 x 通道数：-
  • 电压 - 供电：-
  • 特性：-
  • 安装类型：表面贴装型
  • 工作温度：0°C ~ 85°C（TA）
  • 供应商器件封装：48-HTSSOP
  • 封装/外壳：48-TFSOP（0.240"，6.10mm 宽）裸露焊盘

产品特性

  • 音频 I/O 配置单个立体声 I²S 输入 立体声桥接负载 (BTL) 和单声道并行桥接负载 (PBTL) 运行 采样速率范围为 8kHz 至 48kHz 耳机放大器和线路驱动器
  • 单个立体声 I²S 输入
  • 立体声桥接负载 (BTL) 和单声道并行桥接负载 (PBTL) 运行
  • 采样速率范围为 8kHz 至 48kHz
  • 耳机放大器和线路驱动器
  • 音频数字信号处理：数字均衡 双频带自动增益限制 粗略和精密音量控制 脉宽调制 (PWM) 电平计量
  • 数字均衡
  • 双频带自动增益限制
  • 粗略和精密音量控制
  • 脉宽调制 (PWM) 电平计量
  • 常规运行 特性：I²C 地址可通过编程设定的 I²C 软件控制（101010[R/W] 或 101011[R/W]） AD、BD 和三重调制 过热、欠压、时钟和过流保护
  • I²C 地址可通过编程设定的 I²C 软件控制（101010[R/W] 或 101011[R/W]）
  • AD、BD 和三重调制
  • 过热、欠压、时钟和过流保护
  • 音频性能（PVDD = 18V，R负载 = 8Ω） 空闲声道噪声 = 56µVrms 1W，1kHz 时的总谐波失真 + 噪声 (THD+N) = 0.15% 信噪比 (SNR) = 105dB（以 0dBFS 为基准）
  • 空闲声道噪声 = 56µVrms
  • 1W，1kHz 时的总谐波失真 + 噪声 (THD+N) = 0.15%
  • 信噪比 (SNR) = 105dB（以 0dBFS 为基准）
  • LCD/LED TV 和多用途监视器
  • 条形音箱，扩展坞，PC 音频
  • 消费类音频设备

产品概述

TAS5729MD 是一款立体声 I²S 输入器件，其配有数字音频处理器，可提供双频带自动增益限制 (AGL)、数字均衡、粗略和精细音量控制以及 PWM 电平计量等功能。AGL 是一种增强型动态范围压缩 (DRC) 功能。该器件可在宽泛的 PVDD 电源范围内工作，因此可适应各类 应用。TAS5729MD4.5运行电压范围为 V 至24VDC 的标称电源电压。该器件由 I²C 控制端口进行控制。该器件配有集成 DirectPath 耳机放大器和线路驱动器，可提高系统级集成度并削减解决方案总成本。输出金属氧化物半导体场效应晶体管 (MOSFET) 的 200mΩ DS(ON) 兼顾散热性能与器件成本，二者相得益彰。此外，该器件采用耐热增强型 HTSSOP 封装，在现代消费类电子器件的较高工作环境温度下展现出优异的性能。整个 TAS5729xx 系列均实现引脚兼容，允许在多个终端应用平台使用同一款硬件解决方案。此外，整个 TAS5729xx 系列的 I²C 寄存器映射相同，因此当需要根据系统级要求选择器件时，可以降低开发工作量。
查看全部

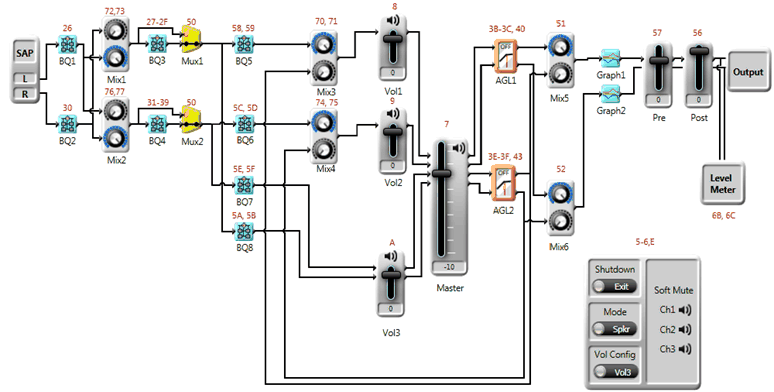

TAS5729MDDCA 电路图

TAS5729MDDCA 电路图

TAS5729MDDCA 电路图
