TAS5722LRSMR

Texas Instruments 音频放大器

更新日期：2024-04-01

TAS5722LRSMR

Texas Instruments 音频放大器

产品简介：15W 单声道、4.5V 至 17V 电源电压、数字输入 D 类音频放大器

查看详情

TAS5722LRSMR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TAS5722LRSMR 中文资料属性参数

  • 现有数量：841现货
  • 价格：1 : ￥18.05000剪切带（CT）3,000 : ￥9.18214卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：D 类
  • 输出类型：1-通道（单声道）
  • 不同负载时最大输出功率 x 通道数：15W x 1 @ 4 欧姆
  • 电压 - 供电：4.5V ~ 17V
  • 特性：消除爆音，短路保护
  • 安装类型：表面贴装型
  • 工作温度：-25°C ~ 85°C（TA）
  • 供应商器件封装：32-VQFN（4x4）
  • 封装/外壳：32-VFQFN 裸露焊盘

产品特性

  • 单声道 D 类放大器 0.02% THD 时为 4Ω/17V 持续提供 15W 功率
  • 0.02% THD 时为 4Ω/17V 持续提供 15W 功率
  • > 90% 的高效 D 类运行，省去了散热器
  • 音频性能（PVDD = 16.5V，RSPK = 4Ω） 空闲声道噪声 = 45μVRMS (A-Wtd) 总谐波失真 + 噪声 (THD+N) = 0.04% (1W/1kHz) 信噪比 (SNR) = 106dB A-Wtd（参考 THD+N = 1%）
  • 空闲声道噪声 = 45μVRMS (A-Wtd)
  • 总谐波失真 + 噪声 (THD+N) = 0.04% (1W/1kHz)
  • 信噪比 (SNR) = 106dB A-Wtd（参考 THD+N = 1%）
  • I2S 输入：32kHz 至 96kHz
  • 时分复用 (TDM) 音频输入 多达 8 条声道（32 位，96kHz）
  • 多达 8 条声道（32 位，96kHz）
  • I2C 控制，通过 8 个可选 I2C 地址实现
  • 电源 功率放大器：4.5V 至 17V 数字 I/O 电压：1.8V
  • 功率放大器：4.5V 至 17V
  • 数字 I/O 电压：1.8V
  • 稳定性 特性 时钟误差检测器、直流偏移和短路保护 过压、欠压和过热保护
  • 时钟误差检测器、直流偏移和短路保护
  • 过压、欠压和过热保护
  • 低音炮、音箱、条形音响、楼宇自动化
  • 有源扬声器，个人计算机
  • 环绕立体声系统，单声道音频系统

产品概述

TAS5722L器件是一款高效单声道 D 类音频功率放大器，其中包含集成的数字输出削波器、多个增益选项和广泛的电源电压范围。该器件的标称电源电压范围为 4.5V 至 17 VDC。 TAS5722L 已针对高瞬态功率能力进行优化，能够利用小型扬声器的动态功率余量。可持续为 4Ω 的扬声器提供超过 15W 的功率。数字时分复用 (TDM) 接口支持多达 8 个器件共用同一条总线。 TAS5722L器件采用 4mm x 4mm 32 引脚四方扁平无引线 (QFN) 封装。
查看全部

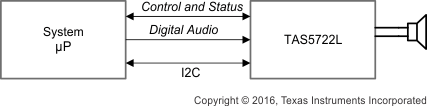

TAS5722LRSMR 电路图

TAS5722LRSMR 电路图

TAS5722LRSMR 电路图
