TAS5614LADDV

Texas Instruments 音频 IC
  • 参考价格：￥43.33-￥80.18

更新日期：2024-04-01

TAS5614LADDV

Texas Instruments 音频 IC

产品简介：具有热增强性能的 150W 立体声、300W 单声道、12V 至 38V、PWM 输入 D 类音频放大器

查看详情
  • 参考价格：￥43.33-￥80.18

TAS5614LADDV 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TAS5614LADDV 中文资料属性参数

  • 制造商：Texas Instruments
  • 产品种类：音频放大器
  • 产品：Class-D
  • 输出功率：150 W
  • 输出类型：Mono, Stereo
  • THD + 噪声：0.03 %
  • 电源电流：20 mA
  • 最大功率耗散：1.6 W
  • 最大工作温度：+ 70 C
  • 安装风格：SMD/SMT
  • 封装 / 箱体：HTSSOP-44
  • 封装：Tube
  • 工厂包装数量：35

产品特性

  • PurePath HD 集成反馈提供： 1W 功率/4Ω 负载条件下的总谐波失真 (THD) 为 0.03% 电源抑制比 (PSRR) > 65dB（无输入信号） （A 加权）信噪比 (SNR) > 105dB
  • 1W 功率/4Ω 负载条件下的总谐波失真 (THD) 为 0.03%
  • 电源抑制比 (PSRR) > 65dB（无输入信号）
  • （A 加权）信噪比 (SNR) > 105dB
  • 用于控制 G 类电源的预钳位输出
  • 通过使用 60mΩ 输出金属氧化物半导体场效应晶体管 (MOSFET) 减小了散热器体积，满输出功率时效率 > 90%
  • 总谐波失真+噪声 (THD+N) 为 10% 时的输出功率 150W/4Ω，桥接负载 (BTL) 立体声配置 300W/2Ω，并行桥接负载 (PBTL) 单声道配置
  • 150W/4Ω，桥接负载 (BTL) 立体声配置
  • 300W/2Ω，并行桥接负载 (PBTL) 单声道配置
  • THD+N 为 1% 时的输出功率 125W/4Ω，桥接负载 (BTL) 立体声配置 65W/8Ω，桥接负载 (BTL) 立体声配置
  • 125W/4Ω，桥接负载 (BTL) 立体声配置
  • 65W/8Ω，桥接负载 (BTL) 立体声配置
  • 启动时无喀哒声和噼啪声
  • 采用具有错误报告功能的自我保护设计，包含欠压保护 (UVP)、过热保护和短路保护
  • 采用推荐的系统设计时，符合电磁干扰 (EMI) 标准
  • 采用 44 引脚散热薄型小外形尺寸 (HTSSOP) (DDV) 封装，减小了电路板尺寸
  • 蓝光碟 和 DVD 接收器
  • 高功率条形音响
  • 有源超低音扬声器和有源扬声器
  • 微型 Combo 系统

产品概述

TAS5614LA 器件是一款基于 TAS5614LA 的功能优化 D 类功率放大器。TAS5614LA 使用大型金属氧化物半导体场效应晶体管 (MOSFET) 提升功率效率，并采用新型栅极驱动方案降低空闲状态下和输出信号较低时的损耗，从而减小散热器尺寸。该器件可使用独特的预钳位输出信号来控制 G 类电源。 这一优势与 TAS5614LA 的低空闲损耗和高功率效率相结合，可实现行业领先水平的效率，从而确保构建超级“绿色”系统。 TAS5614LA 使用恒定电压增益。 内部匹配增益电阻器确保了一个高电源抑制比，使得输出电压只取决于音频输入电压并避免了任何电源的人工缺陷。TAS5614LA 的高集成度使得放大器易于使用；另外，使用 TI 的参考原理图和 PCB 布局缩短了设计时间。 TAS5614LA 采用节省空间的表面贴装 44 引脚 HTSSOP 封装。
查看全部

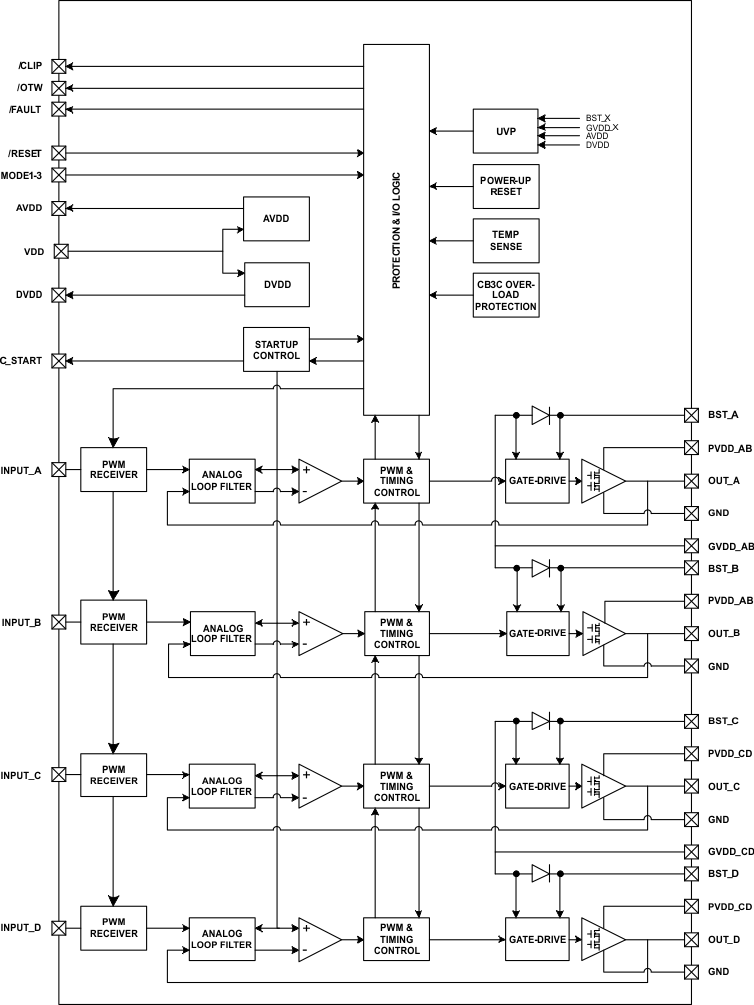

TAS5614LADDV 电路图

TAS5614LADDV 电路图

TAS5614LADDV 电路图
