TAS5421QPWPRQ1

Texas Instruments 音频放大器

产品简介：具有 I2C 诊断和负载突降保护功能的汽车类 22W、单通道、4.5V 至 18V 模拟输入 D 类音频放大器

查看详情

TAS5421QPWPRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TAS5421QPWPRQ1 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥33.71000剪切带（CT）2,000 : ￥19.09169卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：D 类
  • 输出类型：1-通道（单声道）
  • 不同负载时最大输出功率 x 通道数：22W x 1 @ 4 欧姆
  • 电压 - 供电：4.5V ~ 18V
  • 特性：静音，短路和热保护
  • 安装类型：表面贴装型
  • 工作温度：-40°C ~ 125°C（TA）
  • 供应商器件封装：16-HTSSOP
  • 封装/外壳：16-PowerTSSOP（0.173"，4.40mm 宽）

产品特性

  • 单声道桥接式负载 (BTL) 数字功率放大器
  • 负载为 4Ω 且总谐波失真+噪声 (THD+N) 为 10% 时的输出功率为 22W
  • 4.5V 至 18V 的工作范围

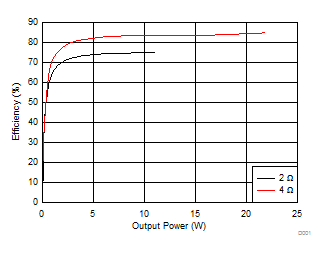

  • 4Ω 负载时的效率达 85%
  • 差分模拟输入
  • 采用可调功率限制器的 Speaker Guard™ 扬声器保护
  • 75dB 电源抑制比 (PSRR)
  • 负载诊断功能：开路和短路输出负载 输出到电源和输出到接地短接
  • 开路和短路输出负载
  • 输出到电源和输出到接地短接
  • 保护和监控功能：短路保护 40V 负载突降保护符合 ISO-7637-2 标准 在音乐播放的同时进行输出直流电平检测 过热保护 过压及欠压保护
  • 短路保护
  • 40V 负载突降保护符合 ISO-7637-2 标准
  • 在音乐播放的同时进行输出直流电平检测
  • 过热保护
  • 过压及欠压保护
  • 耐热增强型 16 引脚散热薄型小外形尺寸 HTSSOP (PWP) 封装以及 PowerPAD 封装（焊盘朝下）
  • 设计用于汽车电磁兼容性 (EMC) 要求
  • 符合 AEC-Q100 标准 2 级
  • 经 ISO9000:2002 TS16949 认证
  • -40°C 至 125°C 环境温度范围
  • 汽车类紧急呼叫 (eCall) 放大器
  • 车载通讯系统
  • 仪表板系统
  • 信息娱乐音频

产品概述

TAS5421-Q1 是一款单声道数字音频放大器，非常适用于汽车类紧急呼叫 (eCall)、车载通讯、仪表板和信息娱乐应用。 该器件采用 14.4 VDC 汽车电池供电，可在负载为 4Ω 且 THD+N 不超过 10% 的情况下提供高达 22W 的功率。 该器件具有较宽的工作电压范围和优异的效率，是需要起停支持或使用备用电池运行时的理想选择。 集成的负载突降保护能够缩减外部电压钳位电路的成本与尺寸，板载负载诊断功能能够通过 I2C 报告扬声器状态。
查看全部

TAS5421QPWPRQ1 电路图

TAS5421QPWPRQ1 电路图

TAS5421QPWPRQ1 电路图
