TAS5414CTPHDRQ1

Texas Instruments 音频放大器

更新日期：2024-04-01

TAS5414CTPHDRQ1

Texas Instruments 音频放大器

产品简介：具有 I2C 诊断、负载突降保护功能和 PBTL 模式的汽车类 28W、4 通道、6V 至 24V 模拟单端输入 D 类音频放大器

查看详情

TAS5414CTPHDRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TAS5414CTPHDRQ1 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1,000 : ￥106.19082卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：D 类
  • 输出类型：4 通道（四路）
  • 不同负载时最大输出功率 x 通道数：23W x 4 @ 4欧姆，150W x 2 @ 2欧姆
  • 电压 - 供电：6V ~ 24V
  • 特性：消除爆音，I2C，静音，短路和热保护，关机
  • 安装类型：表面贴装型
  • 工作温度：-40°C ~ 105°C（TA）
  • 供应商器件封装：64-HTQFP（14x14）
  • 封装/外壳：64-TQFP 裸露焊盘

产品特性

  • 符合 AEC-Q100 标准的汽车应用 应用 器件环境温度：–55°C 至 125°C 器件 HBM 分类等级：±2500V器件 CDM 分类等级：±500V
  • 器件环境温度：–55°C 至 125°C
  • 器件 HBM 分类等级：±2500V
  • 器件 CDM 分类等级：±500V
  • TAS5414C-Q1 – 单端输入
  • TAS5424C-Q1 - 差分输入
  • 4 通道数字功率放大器
  • 4 个模拟输入，4 个桥接式负载 (BTL) 功率输出
  • 在 10% 总谐波失真 (THD) + N 上典型输出功率 14.4V时，为 4Ω 负载每通道输出功率为 28W 14.4V时，为 2Ω 负载每通道输出功率为 50W 24V时，为 4Ω 负载每通道输出功率为 79W 24V时，为 2Ω 负载每通道输出功率为 150W (PBTL)
  • 14.4V时，为 4Ω 负载每通道输出功率为 28W
  • 14.4V时，为 2Ω 负载每通道输出功率为 50W
  • 24V时，为 4Ω 负载每通道输出功率为 79W
  • 24V时，为 2Ω 负载每通道输出功率为 150W (PBTL)
  • 通道可被并联 (PBTL)，适用于高电流 应用
  • THD + N < 0.02%，1kHz，为 4Ω 负载提供 1W
  • 已获专利的杂音抑制技术 具有增益斜波控制的软静音 共模斜波修整
  • 具有增益斜波控制的软静音
  • 共模斜波修整
  • 已获专利的 AM 干扰避免
  • 已获专利的逐周期电流限制
  • 75dB 电源抑制比 (PSRR)
  • 针对器件配置和控制的 4 地址 I2C 串行接口
  • 通道增益：12dB，20dB，26dB，32dB
  • 负载诊断功能： 输出打开和短接负载 输出到电源和输出到接地短接 已获专利的高频扬声器侦测
  • 输出打开和短接负载
  • 输出到电源和输出到接地短接
  • 已获专利的高频扬声器侦测
  • 保护和监控功能： 短路保护 负载突降保护达 50V 偶然开放式接地和电源容错 已获专利的在音乐播放的同时进行输出直流电平侦测 过热保护 过压和欠压条件 片段侦测器
  • 短路保护
  • 负载突降保护达 50V
  • 偶然开放式接地和电源容错
  • 已获专利的在音乐播放的同时进行输出直流电平侦测
  • 过热保护
  • 过压和欠压条件
  • 片段侦测器
  • 44 引脚 PSOP3 (DKE) 功率 SOP 封装，散热板朝上，适用于 TAS5424C-Q1
  • 64 引脚 QFP (PHD) 功率封装，散热板朝上，适用于 TAS5414C-Q1
  • 专门针对汽车 EMC 要求而设计
  • 经 ISO9000:2002 TS16949 认证
  • –40°C 至 105°C 环境温度范围

产品概述

TAS5414C-Q1 和 TAS5424C-Q1 是 4 通道数字音频放大器，专为汽车音响主机和外部放大器模块而设计。在由 14.4V 电源供电时，它们在 1% THD+N 以下时在 4 个通道上持续为 4Ω 负载提供 23W 功率。每个通道还能够为 1% THD+N 上 2Ω 负载传送 38W 的功率。 TAS5414C-Q1 使用单端模拟输入，而 TAS5424C-Q1 采用差动输入，可增强对共模系统噪声的抗扰度。此器件的数字脉宽调制 (PWM) 拓扑大大提升了传统线性放大器解决方案的效率。这样，使用典型音乐回放条件下的因数 10 的放大器将减少功率耗散。此器件集成了在要求严格的 OEM 应用领域需要实现的 所有 功能。这些器件具备内置的负载诊断功能，可检测和诊断错误连接输出，从而帮助减少制造过程中的测试时间。
查看全部

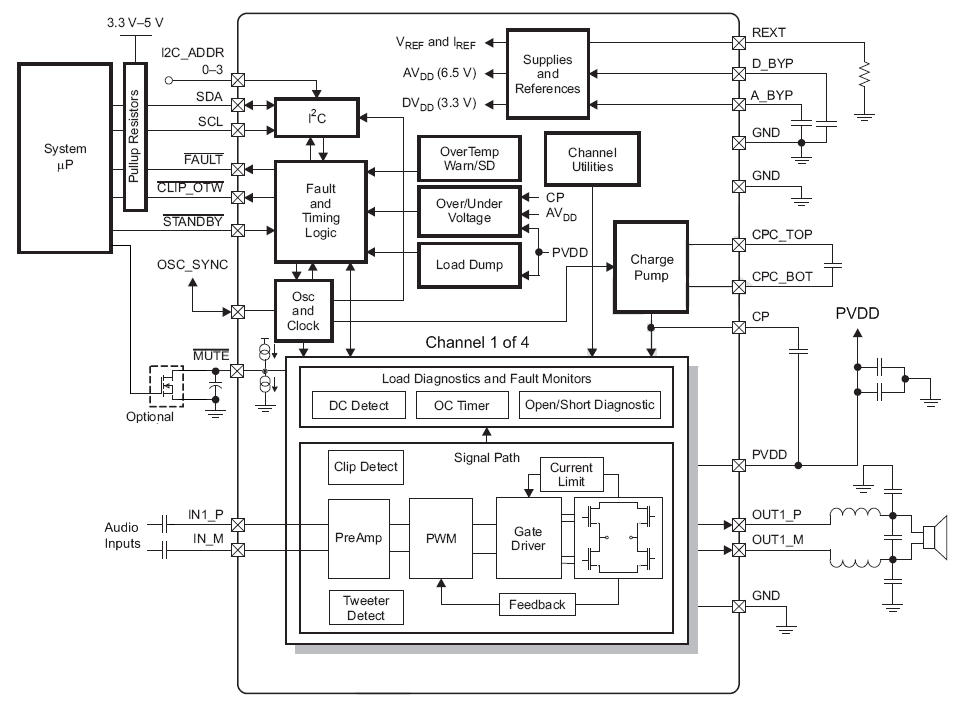

TAS5414CTPHDRQ1 电路图

TAS5414CTPHDRQ1 电路图

TAS5414CTPHDRQ1 电路图
