TAS5414CTPHD

Texas Instruments 音频放大器

更新日期：2024-04-01

TAS5414CTPHD

Texas Instruments 音频放大器

产品简介：具有 I2C 诊断和负载突降保护功能的 28W、4 通道、6V 至 24V 电源电压、模拟单端输入 D 类音频放大器

查看详情

TAS5414CTPHD 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TAS5414CTPHD 中文资料属性参数

  • 现有数量：0现货900Factory查看交期
  • 价格：90 : ￥78.28089托盘
  • 系列：-
  • 包装：托盘
  • 产品状态：在售
  • 类型：D 类
  • 输出类型：4 通道（四路）
  • 不同负载时最大输出功率 x 通道数：23W x 4 @ 4欧姆，150W x 2 @ 2欧姆
  • 电压 - 供电：6V ~ 24V
  • 特性：消除爆音，I2C，静音，短路和热保护，关机
  • 安装类型：表面贴装型
  • 工作温度：-40°C ~ 105°C（TA）
  • 供应商器件封装：64-HTQFP（14x14）
  • 封装/外壳：64-TQFP 裸露焊盘

产品特性

  • 四通道单端模拟输入 D 类音频放大器
  • 在 10% 总谐波失真 (THD) + N 上典型输出功率 14.4V时，为 4Ω 负载每通道输出功率为 28W 14.4V时，为 2Ω 负载每通道输出功率为 50W 24V时，为 4Ω 负载每通道输出功率为 79W 24V时，为 2Ω 负载每通道输出功率为 150W (PBTL)
  • 14.4V时，为 4Ω 负载每通道输出功率为 28W
  • 14.4V时，为 2Ω 负载每通道输出功率为 50W
  • 24V时，为 4Ω 负载每通道输出功率为 79W
  • 24V时，为 2Ω 负载每通道输出功率为 150W (PBTL)
  • 通道可被并联 (PBTL)，适用于高电流 应用
  • THD + N < 0.02%，1kHz，为 4Ω 负载提供 1W
  • 已获专利的杂音抑制技术 具有增益斜波控制的软静音 共模斜波修整
  • 具有增益斜波控制的软静音
  • 共模斜波修整
  • 已获专利的 AM 干扰避免
  • 已获专利的逐周期电流限制
  • 75dB 电源抑制比 (PSRR)
  • 针对器件配置和控制的 4 地址 I2C 串行接口
  • 通道增益：12dB，20dB，26dB，32dB
  • 负载诊断功能： 输出打开和短接负载 输出到电源和输出到接地短接 已获专利的高频扬声器侦测
  • 输出打开和短接负载
  • 输出到电源和输出到接地短接
  • 已获专利的高频扬声器侦测
  • 保护和监控功能： 短路保护 负载突降保护达 50V 偶然开放式接地和电源容错 已获专利的在音乐播放的同时进行输出直流电平侦测 过热保护 过压和欠压条件 片段侦测器
  • 短路保护
  • 负载突降保护达 50V
  • 偶然开放式接地和电源容错
  • 已获专利的在音乐播放的同时进行输出直流电平侦测
  • 过热保护
  • 过压和欠压条件
  • 片段侦测器
  • 64 引脚四方扁平无引线 (QFP) (PHD) 功率封装（散热片朝上）
  • -20°C 至 105°C 环境温度范围
  • 售后加装音响主机
  • 售后加装外部音频放大器

产品概述

TAS5414C 器件是一款四通道 D 类音频放大器，专为汽车类音响主机和外部放大器模块而设计。在 14.4V 电源供电下，能够以低于 1% 的 THD+N 持续为 4Ω 负载提供四通道 23W 功率。每个通道还能够以 1% 的 THD+N 为 2Ω 负载提供 38W 的功率。TAS5414C 采用单端模拟量输入。此器件的 D 类数字脉宽调制 (PWM) 拓扑可大大提升传统线性放大器解决方案的效率。在正常音乐播放条件下，这有助于将放大器功耗减降低 10%。该器件具有内置负载诊断功能，用于检测和诊断误接的输出，从而帮助缩短制造过程中的测试时间。
查看全部

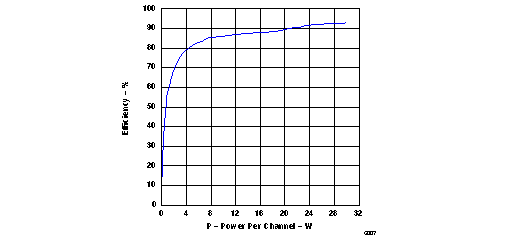

TAS5414CTPHD 电路图

TAS5414CTPHD 电路图

TAS5414CTPHD 电路图
