更新日期：2024-04-01
产品简介：具有 I2C 诊断和负载突降保护功能的汽车类 28W、2 通道、6V 至 24V 模拟单端输入 D 类音频放大器
查看详情TAS5412TPHDRQ1 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI
-
TSSOP
23+ -
46000
-
合肥
-
-
-
科大讯飞战略投资企业，提供一站式配套服务
TAS5412TPHDRQ1 中文资料属性参数
- 现有数量：0现货查看交期
- 价格：1 : ￥160.27000剪切带（CT）1,000 : ￥114.49052卷带（TR）
- 系列：Automotive, AEC-Q100
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 类型：D 类
- 输出类型：2 通道（立体声）
- 不同负载时最大输出功率 x 通道数：79W x 2 @ 4 欧姆，50W x 2 @ 2 欧姆
- 电压 - 供电：6V ~ 26.5V
- 特性：消除爆音，差分输入，静音，短路保护，待机
- 安装类型：表面贴装型
- 工作温度：-40°C ~ 105°C（TA）
- 供应商器件封装：64-HTQFP（14x14）
- 封装/外壳：64-TQFP 裸露焊盘
产品特性
- TAS5412-Q1 - 单端输入
- 2 通道数字功率放大器
- 2 个模拟输入，2 个桥接负载 (BTL) 功率输出
- 10% 时，每通道典型输出功率 14.4 VDC 供电时，为 4Ω 负载提供每通道 28W 功率 14.4 VDC 供电时，为 2Ω 负载提供每通道 46W 功率 24 VDC 供电时，为 2Ω 负载提供每通道 79W 功率 24 VDC 并行桥接负载 (PBTL) 时，为 2Ω 负载提供 150W 功率 14.4 VDC PBTL 时，为 1Ω 负载提供 90W 功率
- 14.4 VDC 供电时，为 4Ω 负载提供每通道 28W 功率
- 14.4 VDC 供电时，为 2Ω 负载提供每通道 46W 功率
- 24 VDC 供电时，为 2Ω 负载提供每通道 79W 功率
- 24 VDC 并行桥接负载 (PBTL) 时，为 2Ω 负载提供 150W 功率
- 14.4 VDC PBTL 时，为 1Ω 负载提供 90W 功率
- 总谐波失真 (THD) + N < 0.02%，1kHz，为 4Ω 负载提供 1W 功率
- 已获专利的弹出和点击衰减技术
- 已获专利的 AM 干扰避免
- 已获专利的逐周期电流限制
- 75dB 电源抑制比 (PSRR)
- 针对器件配置和控制的 4 地址 I2C 串行接口
- 通道增益：12dB，20dB，26dB，32dB
- 负载诊断功能： 输出打开和短接负载 输出到电源和输出到接地短接 已获专利的高频扬声器侦测
- 输出打开和短接负载
- 输出到电源和输出到接地短接
- 已获专利的高频扬声器侦测
- 保护和监控功能： 短路保护 50V 负载突降保护 偶然开放式接地和电源容错 已获专利的在音乐播放同时进行输出 DC 电平检测 过热保护 过压及欠压保护 片段检测
- 短路保护
- 50V 负载突降保护
- 偶然开放式接地和电源容错
- 已获专利的在音乐播放同时进行输出 DC 电平检测
- 过热保护
- 过压及欠压保护
- 片段检测
- TAS5412-Q1 - 64 引脚四方扁平封装 (QFP) (PHD) PowerPAD 表面贴装封装
- 与 4 通道器件引脚兼容
- 设计用于汽车电磁兼容性 (EMC) 要求
- 将符合 AEC-Q100 标准要求
- 经 ISO9000:2002 TS16949 认证
- -40°至 105°C 环境温度范围
- 无线电广播音响本体
- 外部放大器
产品概述
此器件是一款 2 通道数字音频放大器，此放大器设计用于汽车音响本体和外部放大器。 它在电源电压为 14.4V，THD + N 为 10% 时，用两个通道为 4Ω 负载提供 28W 功率，或者在 THD + N 为 10% 时为 2Ω 负载提供 46W 功率。 此数字脉宽调制 (PWM) 拓扑结构极大提升了传统线性放大器解决方案的效率。 这将典型音乐回放条件下放大器的功率耗散减少了因数 10。 此器件包含一个已获专利的 PWM 设计，此设计在汽车应用中常见的恶劣电气环境中提供出色的电源抑制。 应用可在无需复杂电源系统配置的情况下获得高效率。 此设计可实现多个器件的同步。此器件包含在要求严格的 OEM 应用领域内执行所需的全部功能，其中包括用于检测和诊断错误连接输出的负载诊断功能。

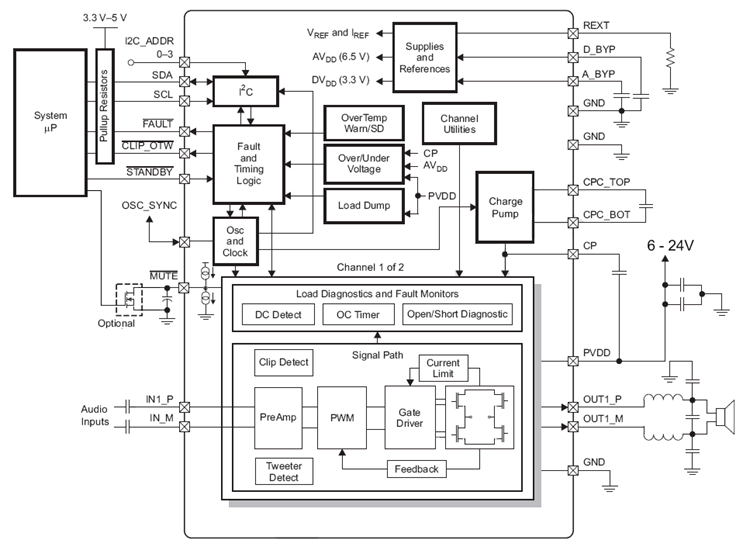

TAS5412TPHDRQ1 电路图
TAS5412TPHDRQ1 电路图
