TAS2559YZR

Texas Instruments 音频放大器

更新日期：2024-04-01

TAS2559YZR

Texas Instruments 音频放大器

产品简介：具有集成扬声器保护和立体声处理功能的 5.7W 数字输入智能放大器

查看详情

TAS2559YZR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TAS2559YZR 中文资料属性参数

  • 现有数量：0现货9,000Factory查看交期
  • 价格：3,000 : ￥16.27743卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：D 类
  • 输出类型：1-通道（单声道）
  • 不同负载时最大输出功率 x 通道数：5W x 1 @ 4 欧姆
  • 电压 - 供电：1.8V，3.3V
  • 特性：短路和热保护
  • 安装类型：表面贴装型
  • 工作温度：-40°C ~ 85°C（TA）
  • 供应商器件封装：42-DSBGA
  • 封装/外壳：42-UFBGA，DSBGA

产品特性

  • 超低噪声单声道升压 D 类放大器 在 4Ω 负载和 4.2V 电源电压条件下，THD+N 为 1% 时的功率为 5.7W，THD+N 为 10% 时的功率为 6.9W在 8Ω 负载和 4.2V 电源电压条件下，THD+N 为 1% 时的功率为 3.8W，THD+N 为 10% 时的功率为 4.5W
  • 在 4Ω 负载和 4.2V 电源电压条件下，THD+N 为 1% 时的功率为 5.7W，THD+N 为 10% 时的功率为 6.9W
  • 在 8Ω 负载和 4.2V 电源电压条件下，THD+N 为 1% 时的功率为 3.8W，THD+N 为 10% 时的功率为 4.5W
  • DAC + D 类放大器的输出噪声 (ICN) 为 15.9µV
  • 1% THD+N/8Ω 条件下的 DAC + D 类放大器的 SNR 为 111dB
  • THD+N – 1W/8Ω 以及平坦频率响应条件下为 90dB
  • 在 217Hz 下，对于 200mVpp 的纹波，PSRR 为 110dB
  • 输入采样率为 8kHz 至 96kHz
  • 内置扬声器检测测量扬声器电压和电流测量 VBAT 电压和芯片温度
  • 测量扬声器电压和电流
  • 测量 VBAT 电压和芯片温度
  • 通过专用实时 DSP 提供扬声器保护 过热和偏移保护 检测扬声器漏音和受损情况
  • 过热和偏移保护
  • 检测扬声器漏音和受损情况
  • 具有多级跟踪功能的高效 H 类升压转换器500mW、8Ω、3.6V VBAT 时的效率为 86%700mW、8Ω、4.2V VBAT 时的效率为 87%
  • 500mW、8Ω、3.6V VBAT 时的效率为 86%
  • 700mW、8Ω、4.2V VBAT 时的效率为 87%
  • 可配置自动增益控制 (AGC)限制电池电流消耗
  • 限制电池电流消耗
  • 可调节 D 类开关边沿速率控制
  • 过热保护、短路保护和欠压保护
  • I2S、左对齐、右对齐、DSP 以及 TDM 输入和输出接口、
  • I2C 或 SPI 接口，用于寄存器控制
  • 使用 TAS2559 和 TAS2560 器件实现立体声配置
  • 电源升压输入：2.9V 至 5.5V 模拟/数字：1.65V 至 1.95V数字 I/O：1.62V 至 3.6V
  • 升压输入：2.9V 至 5.5V
  • 模拟/数字：1.65V 至 1.95V
  • 数字 I/O：1.62V 至 3.6V
  • 42 焊球、间距为 0.5mm 的 DSBGA 封装

产品概述

TAS2559器件是一款先进的 D 类音频放大器，也是一套功能完备的片上系统 (SoC)。该器件 具有 超低噪声音频 DAC 以及具备扬声器电压和电流感测反馈的 D 类功率放大器。片上低延迟 DSP 支持德州仪器 (TI) 的 SmartAmp 扬声器保护算法，能够在维持扬声器处于安全状态的同时，最大限度提高扬声器的音量。该器件可通过 I2S 输出轻松与任何处理器搭配使用，而且使用两个 TAS2559器件时能够实现立体声。该器件可针对不同的扬声器单独进行调试，这使得客户能够在保持原有外形尺寸设计的基础上增添产品价值。此外，无论在哪种工作模式下，TAS2559均能以 15.9µV 超低 ICN 对语音和音频单独进行动态调试，从而使得接收器/扬声器的实现成为可能。H 类升压转换器生成 D 类放大器电源轨。如果音频信号仅需要较低的 D 类输出功率，则该升压转换器会通过禁用 VBAT 并将其直接连接至 D 类放大器电源来提高系统效率。当需要较高的音频输出功率时，多级升压功能会迅速激活信号跟踪，从而为负载提供额外的电压。
查看全部

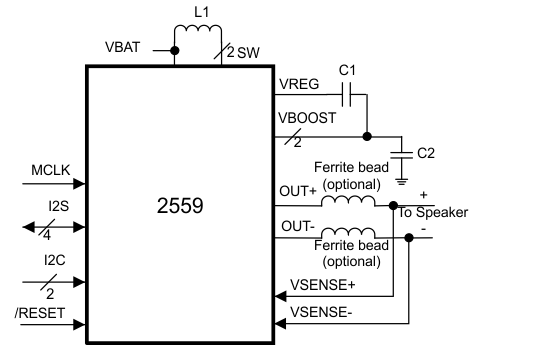

TAS2559YZR 电路图

TAS2559YZR 电路图

TAS2559YZR 电路图
