TAS2505TRGERQ1

Texas Instruments 音频放大器

产品简介：具有音频处理功能的汽车类 2W 单声道数字或模拟输入 D 类放大器

查看详情

TAS2505TRGERQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TAS2505TRGERQ1 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥15.34000剪切带（CT）3,000 : ￥7.81078卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：D 类
  • 输出类型：1-通道（单声道）
  • 不同负载时最大输出功率 x 通道数：2.6W x 1 @ 4 欧姆
  • 电压 - 供电：2.7V ~ 5.5V
  • 特性：-
  • 安装类型：表面贴装型
  • 工作温度：-40°C ~ 105°C（TA）
  • 供应商器件封装：24-VQFN（4x4）
  • 封装/外壳：24-VFQFN 裸露焊盘

产品特性

  • 符合面向汽车应用的 AEC-Q100 标准，其中包括以下特性： 器件温度等级 2：-40°C 至 105°C 环境工作温度范围 器件 HBM ESD 分类等级 H2 器件 CDM ESD 分类等级 C4B
  • 器件温度等级 2：-40°C 至 105°C 环境工作温度范围
  • 器件 HBM ESD 分类等级 H2
  • 器件 CDM ESD 分类等级 C4B
  • 单声道 D 类 BTL 扬声器放大器 10% THD_N 时的功率为 2.6W（4Ω，5.5V） 10% THD+N 时功率为 1.7W（8Ω，5.5V）
  • 10% THD_N 时的功率为 2.6W（4Ω，5.5V）
  • 10% THD+N 时功率为 1.7W（8Ω，5.5V）
  • 支持数字和模拟输入
  • 单电源 2.7V 至 5.5V
  • 负载诊断功能： 输出至 GND 短路 终端至终端短路 输出至电源短路 在温度范围内
  • 输出至 GND 短路
  • 终端至终端短路
  • 输出至电源短路
  • 在温度范围内
  • 支持 9kHz 至 96kHz 的采样率
  • 具有输出混合和电平控制功能的两个单端输入
  • 嵌入式上电复位
  • 可编程数字音频处理： 低音增强 高音 EQ（多达 6 个双二阶滤波器）
  • 低音增强
  • 高音
  • EQ（多达 6 个双二阶滤波器）
  • I 2S，左平衡，右平衡，DSP 和 TDM 音频接口
  • 支持自动递增的 I 2C 和 SPI 控制
  • 24 引脚 VQFN 可湿性侧面（汽车级）封装

产品概述

TAS2505-Q1 是一款支持数字和模拟输入的单声道 D 类扬声器放大器。该器件旨在用于汽车仪表组、紧急呼叫 (eCall) 和远程信息处理应用。直接 I 2S 输入免除了音频信号路径 对外部 DAC 的需求，集成式 LDO 则支持单电源供电。除了集成之外，该器件还具有可编程音频处理功能。板载 DSP 支持低音增强、高音和 EQ（多达 6 个双二阶滤波器）。片上 PLL 提供 DSP 所需的高速时钟。音量由寄存器控制。
查看全部

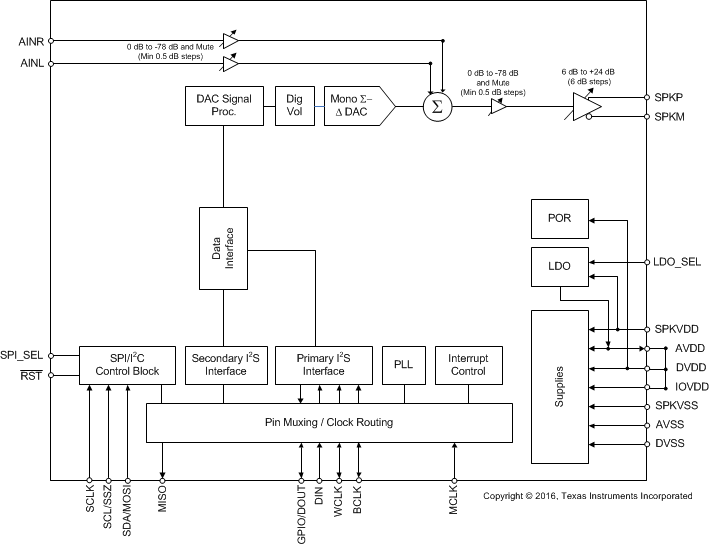

TAS2505TRGERQ1 电路图

TAS2505TRGERQ1 电路图

TAS2505TRGERQ1 电路图
