TAS2110RPPT

Texas Instruments 音频放大器

更新日期：2024-04-01

TAS2110RPPT

Texas Instruments 音频放大器

产品简介：具有集成 11V H 类升压的 6.1W 单声道数字输入 D 类扬声器放大器

查看详情

TAS2110RPPT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TAS2110RPPT 中文资料属性参数

  • 现有数量：199现货
  • 价格：1 : ￥22.26000剪切带（CT）250 : ￥15.51632卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：D 类
  • 输出类型：1-通道（单声道）
  • 不同负载时最大输出功率 x 通道数：1.25W x 1 @ 32 欧姆; 5W x 1 @ 80 欧姆; 6.1W x 1 @ 4 欧姆
  • 电压 - 供电：1.65V ~ 1.95V
  • 特性：I2C，I2S
  • 安装类型：表面贴装型
  • 工作温度：-40°C ~ 85°C（TA）
  • 供应商器件封装：32-VQFN-HR（4.5x4）
  • 封装/外壳：32-PowerVFQFN

产品特性

  • 主要 特性 11V 多电平 H 类升压功能 集成的前向算法附带简单易用的 GUI
  • 11V 多电平 H 类升压功能
  • 集成的前向算法附带简单易用的 GUI
  • 输出功率（1% THD+N，VBAT = 3.6V） 为 4Ω 负载提供 6.1W 功率 为 8Ω 负载提供 5W 功率
  • 为 4Ω 负载提供 6.1W 功率
  • 为 8Ω 负载提供 5W 功率
  • 功耗（8Ω，VBAT = 4.2V） 1W 下效率达 83.5% 硬件关断模式下电流低于 1uA
  • 1W 下效率达 83.5%
  • 硬件关断模式下电流低于 1uA
  • 电源 VBAT：2.7V 至 5.5V VDD：1.65V 至 1.95V
  • VBAT：2.7V 至 5.5V
  • VDD：1.65V 至 1.95V
  • 保护功能 电池：高级欠压保护 削波：VBAT 跟踪峰值电压限制器器件：热保护和过流保护
  • 电池：高级欠压保护
  • 削波：VBAT 跟踪峰值电压限制器
  • 器件：热保护和过流保护
  • 接口和控制 I2S/TDM：8 个通道（32 位），每个通道的运行速率达 96KSPS I2C：4 个可选择地址7.35KSPS 至 192KSPS 采样速率无 MCLK 运行
  • I2S/TDM：8 个通道（32 位），每个通道的运行速率达 96KSPS
  • I2C：4 个可选择地址
  • 7.35KSPS 至 192KSPS 采样速率
  • 无 MCLK 运行

产品概述

TAS2110 是一款在 QFN 封装内具有算法控制、11V H 类升压功能的数字输入 D 类音频放大器。前向算法优化了升压电压电平，以匹配音频信号的输出。这可以提供峰值输出所需的所有功率，同时与恒定输出升压相比，显著降低了平均功耗。这些算法使用 PurePath 控制台 GUI 进行配置。 该 D 类音频放大器能够在 3.6V 的电池电压下向 4Ω 负载提供 6.1W 的峰值功率。TAS2110 在 1W 下的效率为 83.5%，在硬件关断模式下消耗电流低于 1uA。TAS2110 通过可配置的欠压保护功能和可配置的 VBAT 跟踪峰值电压限制器，可帮助防止系统关断。TAS2110 QFN 封装与 2 层电路板设计兼容。
查看全部

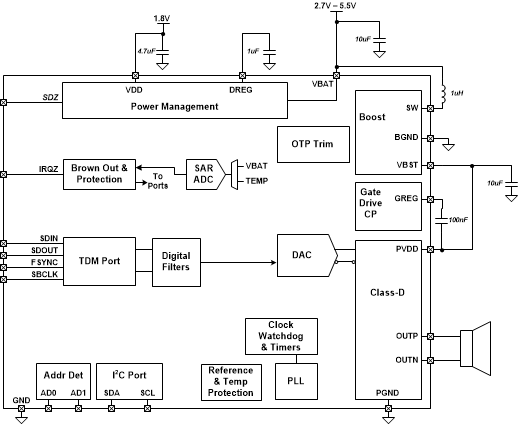

TAS2110RPPT 电路图

TAS2110RPPT 电路图

TAS2110RPPT 电路图
