SN75LVCP600SDSKT

Texas Instruments 接口 - 驱动器，接收器，收发器
  • 封装：*
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：*
  • 参考价格：$2.6375-$3.6

更新日期：2024-04-01 00:04:00

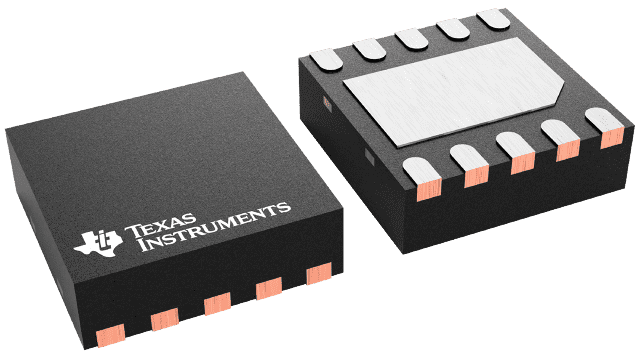

SN75LVCP600SDSKT

Texas Instruments 接口 - 驱动器，接收器，收发器

产品简介：1.5/3.0/6.0Gbps 单通道 SATA/SAS 转接驱动器

查看详情
  • 封装：*
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：*
  • 参考价格：$2.6375-$3.6

SN75LVCP600SDSKT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN75LVCP600SDSKT 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：接口 - 驱动器，接收器，收发器
  • 系列：-
  • 类型：均衡器，转接驱动器
  • 驱动器/接收器数：1/1
  • 规程：SATA / SAS
  • 电源电压：3 V ~ 3.6 V
  • 安装类型：表面贴装
  • 封装/外壳：*
  • 供应商设备封装：*
  • 包装：*
  • 其它名称：296-32338-6

产品特性

  • 3.3-V 单电源
  • 适用于为达 40 英寸（1.0 米）以上的各种尺寸 FR4 PC 电路板接收 6.0 Gbps 数据。
  • 与TX 的两级均衡RX RX→ 7, 15 dB TX→ 0, –1.3 dB
  • RX→ 7, 15 dB
  • TX→ 0, –1.3 dB
  • 引脚可选 SATA/SAS 信号发送
  • 可编程长通道静噪阈值
  • 低有效功率及局部工作／睡眠状态支持 典型值（6Gbps 时的工作模式）106 mW 11 mW（局部工作／睡眠状态下的链路）低于
  • 典型值（6Gbps 时的工作模式）106 mW
  • 11 mW（局部工作／睡眠状态下的链路）低于
  • 支持布局优化的超小型封装焊盘2.5 毫米x 2.5 毫米QFN10
  • 焊盘2.5 毫米x 2.5 毫米QFN10
  • 高 ESD 瞬态保护HBM: 9,000 VCDM: 1,500 VMM: 200 V
  • HBM: 9,000 V
  • CDM: 1,500 V
  • MM: 200 V
  • 应用 笔记本与桌面电脑、扩展基座、有源线缆、服务器以及工作站
  • 笔记本与桌面电脑、扩展基座、有源线缆、服务器以及工作站

产品概述

SN75LVCP600S 是一款支持高达 6.0Gbps 数据速率的单通道 SATA/SAS 信号调节器。 该器件符合 SATA 物理规范 rev 3.0 与 SAS 电子规范 2.0。SN75LVCP600S 采用 3.3 V 单电源供电，提供具有自偏压特性的 100 Ω 线路端接，是 AC 耦合的理想选择。 各种输入整合了带外 (OOB) 检测器，可在保持稳定共模电压与 SATA/SAS 链路一致的同时，自动消除输出噪声。 SN75LVCP600S 可通过可选均衡设置处理其输入的互连损耗，能够通过编程来匹配通道中的信号损耗。 对于 3Gbps 及以下的数据速率，LVCP600S 可为达 50 英寸径距的 FR4 电路板材料均衡信号。 对于 6Gbps 数据速率而言，该器件可针对 40 英寸以上的 FR4 材料进行补偿。 通过设置信号控制引脚 EQ 与 DE，可对 Rx/Tx 均衡级别进行控制。 该器件支持热插拔功能(1) ，可在非同步信号插拔、无供电插拔、带电插拔或异常插拔等器件热插入过程中防止器件损坏。
查看全部

SN75LVCP600SDSKT 数据手册

数据手册 说明 数量 操作
SN75LVCP600SDSKT

Buffer, ReDriver 1 Channel 6Gbps 10-SON (2.5x2.5)

 28页,1.65M 查看

SN75LVCP600SDSKT 电路图

SN75LVCP600SDSKT 电路图

SN75LVCP600SDSKT 电路图
