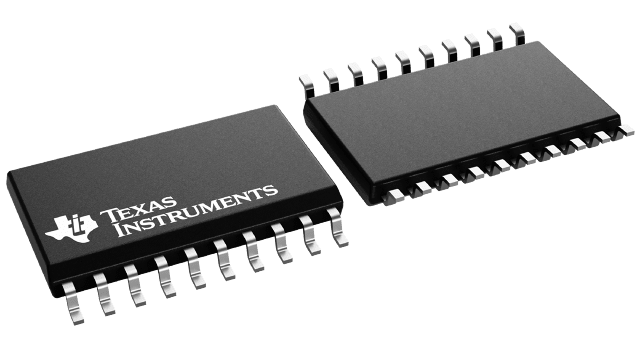

SN75ALS172ADWR

Texas Instruments 接口 - 驱动器，接收器，收发器
  • 封装：20-SOIC（0.295"，7.50mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.088-$4.18

更新日期：2024-04-01 00:04:00

SN75ALS172ADWR

Texas Instruments 接口 - 驱动器，接收器，收发器

产品简介：四路差分线路驱动器

查看详情
  • 封装：20-SOIC（0.295"，7.50mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.088-$4.18

SN75ALS172ADWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN75ALS172ADWR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：接口 - 驱动器，接收器，收发器
  • 系列：-
  • 类型：线路驱动器，发射器
  • 驱动器/接收器数：4/0
  • 规程：RS422，RS485
  • 电源电压：4.75 V ~ 5.25 V
  • 安装类型：表面贴装
  • 封装/外壳：20-SOIC（0.295"，7.50mm 宽）
  • 供应商设备封装：20-SOIC
  • 包装：®
  • 其它名称：296-29779-6

产品特性

  • 符合或超出 ANSI 标准 EIA/TIA-422-B、RS-485 以及 ITU 建议 V.11 的要求
  • 高速高级低功耗肖特基电路
  • 专为串行和并行应用中的 20Mbaud 运行而设计
  • 适用于嘈杂环境中长总线上的多点传输
  • 低电源电流要求：55mA（最大值）
  • 宽正负输入/输出总线电压范围
  • 驱动器输出容量：±60mA
  • 热关断保护
  • 驱动器正负电流限制
  • 与 SN75172 在逻辑上可以互换

产品概述

SN75ALS172A 是一款具有三态差分输出的四路线路驱动器，符合 ANSI 标准 EIA/TIA-422-B、RS-485 以及 ITU 建议 V.11 的要求。该器件经优化，能够以高达 20Mbaud 的速率实现平衡多点总线传输。每个驱动器都具有较宽的正负共模输出电压范围，因此适用于嘈杂环境中的合用线应用。SN75ALS172A 可提供正负电流限制和热关断功能，避免传输总线出现线路故障状况。在结温大概为 150°C 时发生关断。SN75ALS172A 的工作温度范围是 0°C 至 70°C。
查看全部

SN75ALS172ADWR 数据手册

数据手册 说明 数量 操作
SN75ALS172ADWR

Quadruple Differential Line Driver 20-SOIC 0 to 70

12页,454K 查看
SN75ALS172ADWR

4/0 Driver RS422, RS485 20-SOIC

 15页,1.04M 查看
SN75ALS172ADWRE4

Quadruple Differential Line Driver 20-SOIC 0 to 70

12页,454K 查看
SN75ALS172ADWRG4

Quadruple Differential Line Driver 20-SOIC 0 to 70

12页,454K 查看

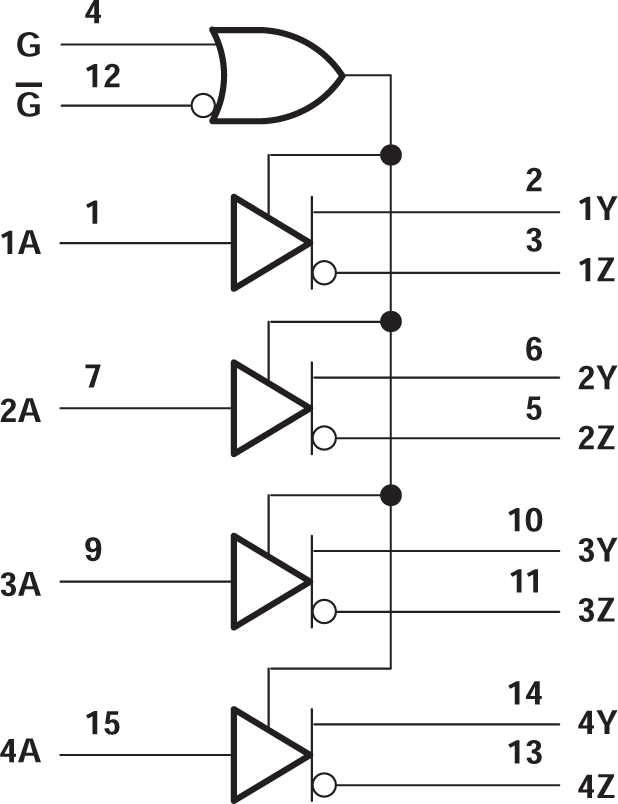

SN75ALS172ADWR 电路图

SN75ALS172ADWR 电路图

SN75ALS172ADWR 电路图
