SN75173DR

Texas Instruments 接口 - 驱动器，接收器，收发器
  • 封装：16-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.192-$2.55

更新日期：2024-04-01 00:04:00

SN75173DR

Texas Instruments 接口 - 驱动器，接收器，收发器

产品简介：四路差分线路接收器

查看详情
  • 封装：16-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.192-$2.55

SN75173DR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN75173DR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：接口 - 驱动器，接收器，收发器
  • 系列：-
  • 类型：线路接收器
  • 驱动器/接收器数：0/4
  • 规程：RS485
  • 电源电压：4.75 V ~ 5.25 V
  • 安装类型：表面贴装
  • 封装/外壳：16-SOIC（0.154"，3.90mm 宽）
  • 供应商设备封装：16-SOIC N
  • 包装：®
  • 其它名称：296-14953-6

产品特性

  • 符合或超出 TIA/EIA-422-B、TIA/EIA-423-B 和 TIA/EIA-485-A 以及 ITU 建议 V.10、V.11、X.26 和 X.27 的要求
  • 适用于嘈杂环境中长总线上的多点总线传输
  • 三态输出
  • -12V 至 12V 的 共模输入电压范围
  • 输入灵敏度：±200mV
  • 输入迟滞：50mV（典型值）
  • 高输入阻抗：12kΩ（最小值）
  • 由 5V 单电源供电
  • 低功耗要求
  • AM26LS32 的引脚对引脚替代产品

产品概述

SN55173 和 SN75173 是具有三态输出的单片四路差分线路接收器。这些器件符合 TIA/EIA-422-B、TIA/EIA-423-B、TIA/EIA-485-A 和数项 ITU 建议的要求。这些标准适用于速率高达 10 兆位/秒的平衡多点总线传输。四个接收器共用两个经“或”运算的使能输入，一个在高电平时有效，另一个在低电平时有效。这些器件具有高输入阻抗、用于提高抗噪性的输入迟滞、以及在 –12V 至 12V 共模输入电压范围内 ±200mV 的输入灵敏度。失效防护设计规定在输入处于开路状态时，输出始终处于高电平状态。SN65173 和 SN75173 与 SN75172 或 SN75174 四路差分线路驱动器配合使用时，可实现卓越性能。SN55173 可在 -55°C 至 125°C 的整个军用温度范围内运行。SN75173 的额定工作温度范围为 0°C 至 70°C。
查看全部

SN75173DR 数据手册

数据手册 说明 数量 操作
SN75173DR

Quadruple Differential Line Receiver 16-SOIC 0 to 70

21页,672K 查看
SN75173DRE4

Quadruple Differential Line Receiver 16-SOIC 0 to 70

21页,672K 查看
SN75173DRG4

Quadruple Differential Line Receiver 16-SOIC 0 to 70

21页,672K 查看

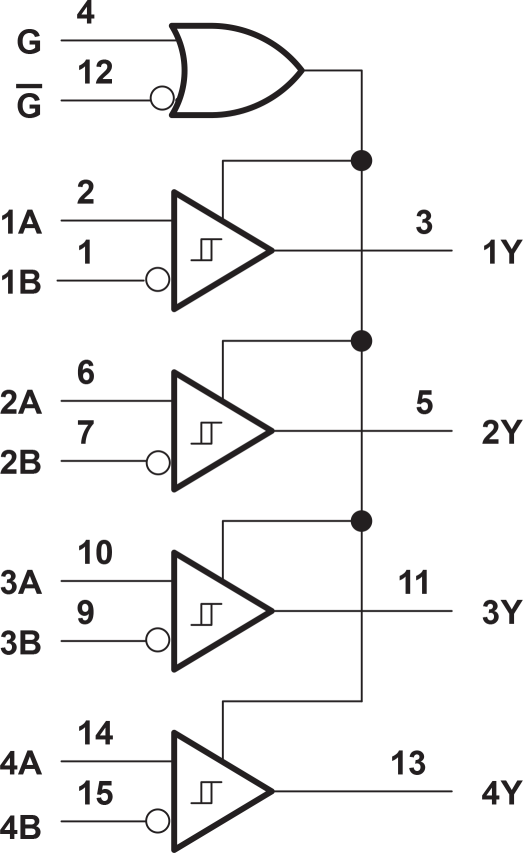

SN75173DR 电路图

SN75173DR 电路图

SN75173DR 电路图
