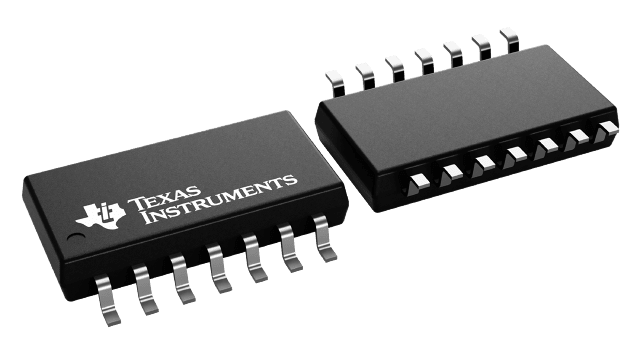

SN74S09NSR

Texas Instruments 逻辑 - 栅极和逆变器

封装：14-SOIC（0.209"，5.30mm 宽）
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®
参考价格：$2.016-$4.03

更新日期：2024-04-01 00:04:00

SN74S09NSR

Texas Instruments 逻辑 - 栅极和逆变器

产品简介：具有集电极开路输出的 4 通道、双输入、4.75V 至 5.25V 20mA 驱动强度双极与门

查看详情

封装：14-SOIC（0.209"，5.30mm 宽）
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®
参考价格：$2.016-$4.03

SN74S09NSR 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
SN74S09NSR
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
SN74S09NSR
TI(德州仪器)
SO-14
2022+
12000
上海市
-
原装可开发票

SN74S09NSR 中文资料属性参数

标准包装：1
类别：集成电路 (IC)
家庭：逻辑 - 栅极和逆变器
系列：74S
逻辑类型：与门
电路数：4
输入数：2
特点：开路集电极
电源电压：4.75 V ~ 5.25 V
电流 - 静态（最大值）：-
输出电流高，低：-，20mA
逻辑电平 - 低：0.8V
逻辑电平 - 高：2V
额定电压和最大 CL 时的最大传播延迟：9ns @ 5V，50pF
工作温度：0°C ~ 70°C
安装类型：表面贴装
供应商设备封装：14-SO
封装/外壳：14-SOIC（0.209"，5.30mm 宽）
包装：®
其它名称：296-29190-6

产品特性

Package Options Include Plastic “Small Outline" Packages, Ceramic Chip Carriers and Flat Packages, and Plastic and Ceramic DIPS
Dependable Texas Instruments Quality and Reliability

产品概述

These devices contain four independent 2-input AND gates. The open-collector outputs require pull-up resistors to perform correctly. They may be connected to other open-collector outputs to implement active-low wired-OR or active-high wired-AND functions. Open-collector devices are often used to generate higher VOH levels. The SN5409, SN54LS09, and SN54S09 are characterized for operation over the full military temperature range of -55°C to 125°C, The SN7409, SN74LS09, and SN74S09 are characterized for operation from 0°C to 70°C.

查看全部

SN74S09NSR 数据手册

数据手册	说明	数量	操作
SN74S09NSR	Quad 2-input positive-AND gates with open collector outputs 14-SO 0 to 70	17页,814K	查看
SN74S09NSR	AND Gate IC 4 Channel Open Collector 14-SO	19页,938K	查看
SN74S09NSRE4	Quad 2-input positive-AND gates with open collector outputs 14-SO 0 to 70	17页,814K	查看
SN74S09NSRG4	Quad 2-input positive-AND gates with open collector outputs 14-SO 0 to 70	17页,814K	查看
