SN74LVC2G14DCKTG4

Texas Instruments 逻辑 - 栅极和逆变器

产品简介：具有施密特触发输入的 2 通道、1.65V 至 5.5V 反相器

查看详情
  • 封装：6-TSSOP，SC-88，SOT-363
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$0.405

SN74LVC2G14DCKTG4 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN74LVC2G14DCKTG4 中文资料属性参数

  • 标准包装：250
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 栅极和逆变器
  • 系列：74LVC
  • 逻辑类型：逆变器，缓冲器
  • 电路数：2
  • 输入数：1
  • 特点：施密特触发器
  • 电源电压：1.65 V ~ 5.5 V
  • 电流 - 静态（最大值）：10µA
  • 输出电流高，低：32mA，32mA
  • 逻辑电平 - 低：0.3 V ~ 1.4 V
  • 逻辑电平 - 高：1.4 V ~ 3.7 V
  • 额定电压和最大 CL 时的最大传播延迟：4.3ns @ 5V，50pF
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 供应商设备封装：SC-70-6
  • 封装/外壳：6-TSSOP，SC-88，SOT-363
  • 包装：带卷 (TR)

产品特性

  • Available in the TI NanoFree Package
  • Supports 5-V VCC Operation
  • Inputs Accept Voltages to 5.5 V
  • Max tpd of 5.4 ns at 3.3 V
  • Low-Power Consumption, 10-μA Maximum ICC
  • ±24-mA Output Drive at 3.3 V
  • Typical VOLP (Output Ground Bounce) <0.8 V at VCC = 3.3 V, TA = 25°C
  • Typical VOHV (Output VOH Undershoot) >2 V at VCC = 3.3 V, TA = 25°C
  • Ioff Supports Live Insertion, Partial-Power-Down Mode, and Back-Drive Protection
  • Support Translation Down (5 V to 3.3 V; 3.3 V to 1.8 V)
  • Latch-Up Performance Exceeds 100 mA Per JESD 78, Class II

产品概述

This dual Schmitt-trigger inverter is designed for 1.65-V to 5.5-V VCC operation.NanoFree™ package technology is a major breakthrough in IC packaging concepts, using the die as the package.The SN74LVC2G14 device contains two inverters and performs the Boolean function Y = A. The device functions as two independent inverters, but because of Schmitt action, it may have different input threshold levels for positive-going (VT+) and negative-going (VT–) signals.This device is fully specified for partial-power-down applications using Ioff. The Ioff circuitry disables the outputs, preventing damaging current backflow through the device when it is powered down.
查看全部

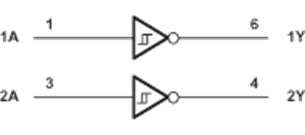

SN74LVC2G14DCKTG4 电路图

SN74LVC2G14DCKTG4 电路图

SN74LVC2G14DCKTG4 电路图
