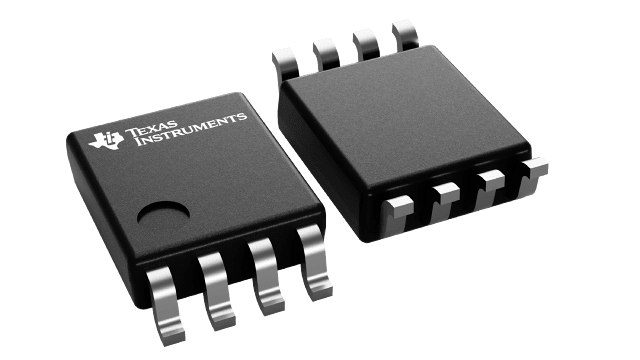

SN74LVC2G02MDCUREP

Texas Instruments 逻辑集成电路
  • RoHS：
    • 镉（Cd）/镉化合物 0.01%
    • 六价隔（Cr6+）/六价隔化合物 0.10%
    • 铅（Pb）/铅化合物 0.10%
    • 汞（Hg）/汞化合物 0.10%
    • 多溴联苯(PBB)0.10%
    • 多溴联苯醚(PBDE)0.10% - 含十溴二苯醚(Deca-BDE) 0.10%
    说明：Gates (AND / NAND / OR / NOR) EP Dual 2-Inp Pos- Nor Gate
  • 参考价格：￥3.11-￥3.29

更新日期：2024-04-01 00:04:00

SN74LVC2G02MDCUREP

Texas Instruments 逻辑集成电路

产品简介：增强型产品 2 通道、2 输入、1.65V 至 5.5V 或非门

查看详情
  • RoHS：
    • 镉（Cd）/镉化合物 0.01%
    • 六价隔（Cr6+）/六价隔化合物 0.10%
    • 铅（Pb）/铅化合物 0.10%
    • 汞（Hg）/汞化合物 0.10%
    • 多溴联苯(PBB)0.10%
    • 多溴联苯醚(PBDE)0.10% - 含十溴二苯醚(Deca-BDE) 0.10%
    说明：Gates (AND / NAND / OR / NOR) EP Dual 2-Inp Pos- Nor Gate
  • 参考价格：￥3.11-￥3.29

SN74LVC2G02MDCUREP 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN74LVC2G02MDCUREP 中文资料属性参数

  • 制造商：Texas Instruments
  • 产品种类：门（与/非与/或/非或）
  • 产品：NOR
  • 逻辑系列：LVC
  • 栅极数量：Dual
  • 线路数量（输入/输出）：2 / 1
  • 高电平输出电流：- 24 mA
  • 低电平输出电流：24 mA
  • 传播延迟时间：5.9 ns
  • Supply Voltage - Max：5.5 V
  • Supply Voltage - Min：1.65 V
  • 最大工作温度：+ 85 C
  • 安装风格：SMD/SMT
  • 封装 / 箱体：VSSOP-8
  • 封装：Reel
  • 最小工作温度：- 55 C
  • 输入线路数量：2
  • 输出线路数量：1
  • 工厂包装数量：3000

产品特性

  • Controlled BaselineOne Assembly SiteOne Test SiteOne Fabrication Site
  • One Assembly Site
  • One Test Site
  • One Fabrication Site
  • Extended Temperature Performance of -55°C to 125°C
  • Enhanced Diminishing Manufacturing Sources (DMS) Support
  • Enhanced Product Change Notification
  • Qualification Pedigree(1)
  • Supports 5-V VCC Operation
  • Inputs Accept Voltages to 5.5 V
  • Max tpd of 5.9 ns at 3.3 V
  • Low Power Consumption, 10 µA Max ICC
  • ±24 mA Output Drive at 3.3 V
  • Typical VOLP (Output Ground Bounce) <0.8 V at VCC = 3.3 V, TA = 25°C
  • Typical VOHV (Output VOH Undershoot) >2 V at VCC = 3.3 V, TA = 25°C
  • Ioff Supports Partial-Power-Down Mode Operation
  • Latch-Up Performance Exceeds 100 mA Per JESD 78, Class II
  • ESD Protection Exceeds JESD 222000-V Human-Body Model (A114-A)1000-V Charged-Device Model (C101)
  • 2000-V Human-Body Model (A114-A)
  • 1000-V Charged-Device Model (C101)

产品概述

This dual 2-input positive-NOR gate is designed for 1.65-V to 5.5-V VCC operation.The SN74LVC2G02 performs the Boolean function Y = A + B or Y = A•B in positive logic.This device is fully specified for partial-power-down applications using Ioff. The Ioff circuitry disables the outputs, preventing damaging current backflow through the device when it is powered down.
