SN74LVC1T45QDCKRQ1

Texas Instruments 转换器，电平移位器

更新日期：2024-04-01 00:04:00

SN74LVC1T45QDCKRQ1

Texas Instruments 转换器，电平移位器

产品简介：具有可配置电压转换的汽车类 Single-Bit 双电源总线收发器

查看详情

SN74LVC1T45QDCKRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN74LVC1T45QDCKRQ1 中文资料属性参数

  • 现有数量：4,036现货9,000Factory
  • 价格：1 : ￥6.36000剪切带（CT）3,000 : ￥2.52807卷带（TR）
  • 系列：Automotive, AEC-Q100, 74LVC
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 转换器类型：电压电平
  • 通道类型：双向
  • 电路数：1
  • 每个电路通道数：1
  • 电压 - VCCA：1.65 V ~ 5.5 V
  • 电压?- VCCB：1.65 V ~ 5.5 V
  • 输入信号：-
  • 输出信号：-
  • 输出类型：三态，非反相
  • 数据速率：420Mbps
  • 工作温度：-40°C ~ 125°C（TA）
  • 特性：-
  • 安装类型：表面贴装型
  • 封装/外壳：6-TSSOP，SC-88，SOT-363
  • 供应商器件封装：SC-70-6

产品特性

  • 符合汽车应用要求
  • 具有符合 AEC-Q100 标准的下列特性： 器件温度等级 1：–40°C 至 +125°C 环境工作温度范围 器件人体放电模型 (HBM) 静电防护 (ESD) 分类等级 H2 器件 CDM ESD 分类等级 C3B
  • 器件温度等级 1：–40°C 至 +125°C 环境工作温度范围
  • 器件人体放电模型 (HBM) 静电防护 (ESD) 分类等级 H2
  • 器件 CDM ESD 分类等级 C3B
  • 完全可配置的双轨设计，支持各个端口在 1.65V 至 5.5V 的整个电源电压范围内运行
  • VCC 隔离特性 – 如果任何一个 VCC 输入接地 (GND)，则两个端口均处于高阻抗状态
  • 以 VCCA 为基准的 DIR 输入电路
  • 电压为 3.3V 时，输出驱动为 ±24mA
  • Ioff 支持局部断电模式运行
  • 最大数据速率： 420Mbps（3.3V 至 5V 转换） 210Mbps（转换至 3.3 V） 140Mbps（转换至 2.5 V） 75Mbps（转换至 1.8 V）
  • 420Mbps（3.3V 至 5V 转换）
  • 210Mbps（转换至 3.3 V）
  • 140Mbps（转换至 2.5 V）
  • 75Mbps（转换至 1.8 V）

产品概述

SN74LVC1T45-Q1 器件是一款采用两个独立可配置电源轨的一位同相总线收发器。A 端口旨在跟踪 VCCA。VCCA 可接受从 1.65V 到 5.5V 范围内的任意电源电压。B 端口旨在跟踪 VCCB。VCCB可接受从 1.65 至 5.5V 间的任一电源电压值。这可实现 1.8V，2.5V，3.3V和 5V 电压节点间的通用低压双向转换。 SN74LVC1T45-Q1 器件是一款一位同相电平转换器，采用完全可配置的双轨设计，支持每个端口在 1.65V 至 5.5V 的完整电源电压范围内运行。它非常适合需要双向宽转换范围的应用。 SN74LVC1T45-Q1 旨在实现通过 VCCA 对 DIR 输入供电。该器件完全符合使用 Ioff 的部分断电应用的规范要求。Ioff 电路禁用输出，从而可防止其断电时破坏性电流从该器件回流。VCC 隔离特性可确保如果任何一个 VCC 输入接地，则两个端口都处于高阻抗状态。
查看全部

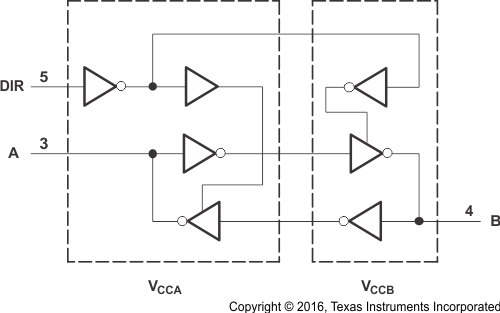

SN74LVC1T45QDCKRQ1 电路图

SN74LVC1T45QDCKRQ1 电路图

SN74LVC1T45QDCKRQ1 电路图
