SN74LVC1G79QDCKRQ1

Texas Instruments 触发器

产品简介：汽车类单路上升沿触发 D 型触发器

查看详情

SN74LVC1G79QDCKRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN74LVC1G79QDCKRQ1 中文资料属性参数

  • 现有数量：8,880现货
  • 价格：1 : ￥3.82000剪切带（CT）3,000 : ￥1.08874卷带（TR）
  • 系列：Automotive, AEC-Q100, 74LVC
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 功能：标准
  • 类型：D 型
  • 输出类型：非反相
  • 元件数：1
  • 每个元件位数：1
  • 时钟频率：160 MHz
  • 不同 V、最大 CL 时最大传播延迟：5ns @ 5V，50pF
  • 触发器类型：正边沿
  • 电流 - 输出高、低：32mA，32mA
  • 电压 - 供电：1.65V ~ 5.5V
  • 电流 - 静态 (Iq)：10 μA
  • 输入电容：4 pF
  • 工作温度：-40°C ~ 125°C（TA）
  • 安装类型：表面贴装型
  • 供应商器件封装：SC-70-5
  • 封装/外壳：5-TSSOP，SC-70-5，SOT-353

产品特性

  • 汽车电子 应用认证
  • 具有符合 AEC-Q100 标准的下列结果： ±4000 V 人体放电模型 (HBM) ESD 分类等级 3A±1000 V 带电器件模型 (CDM) ESD 分类等级 C5
  • ±4000 V 人体放电模型 (HBM) ESD 分类等级 3A
  • ±1000 V 带电器件模型 (CDM) ESD 分类等级 C5
  • 支持 5V VCC 运行
  • 输入接受的电压达到高达 5.5V
  • 支持向下转换到 VCC
  • 3.3V 和 50pF 负载下最大 tpd 为 6ns
  • 低功耗，10µA 最大 ICC
  • 电压为 3.3V 时，输出驱动为 ±24mA
  • Ioff 支持部分断电模式和后驱动保护

产品概述

SN74LVC1G79-Q1 器件是一种通过汽车 AEC-Q100 认证的单路正缘触发 D 型触发器，专门为 1.65V 到 5.5V VCC 操作而设计。当数据输入 (D) 处的数据满足设置时间要求时，将该数据传输到时钟脉冲正向缘上的 Q 输出。时钟触发出现在一个特定电压电平上，并且不与时钟脉冲的上升时间直接相关。经过保持时间间隔后，可以更改 D 输入处的数据而不影响输出处的电平。该器件完全 适用于 使用 Ioff 的局部掉电应用。当器件断电时，Ioff 电路将会禁用输出。这会抑制电流反流到器件中，从而防止损坏器件。
查看全部

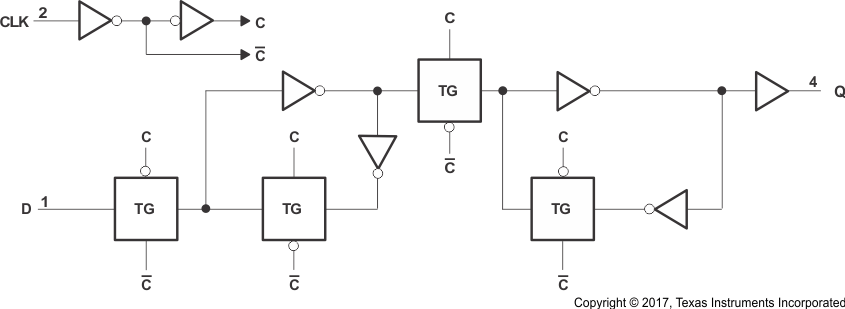

SN74LVC1G79QDCKRQ1 电路图

SN74LVC1G79QDCKRQ1 电路图

SN74LVC1G79QDCKRQ1 电路图
