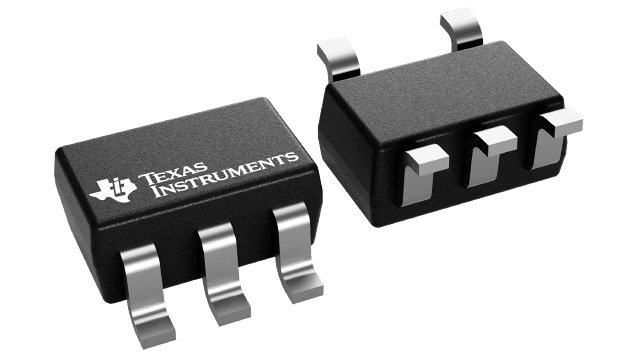

SN74LVC1G240DCKT

Texas Instruments 逻辑 - 栅极和逆变器
  • 封装：*
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：*
  • 参考价格：$0.5838-$0.87

更新日期：2024-04-01 00:04:00

SN74LVC1G240DCKT

Texas Instruments 逻辑 - 栅极和逆变器

产品简介：具有三态输出的单路 1.65V 至 5.5V 反相器

查看详情
  • 封装：*
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：*
  • 参考价格：$0.5838-$0.87

SN74LVC1G240DCKT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN74LVC1G240DCKT 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 栅极和逆变器
  • 系列：74LVC
  • 逻辑类型：逆变器，缓冲器
  • 电路数：1
  • 输入数：1
  • 特点：三态
  • 电源电压：1.65 V ~ 5.5 V
  • 电流 - 静态（最大值）：10µA
  • 输出电流高，低：32mA，32mA
  • 逻辑电平 - 低：0.7 V ~ 0.8 V
  • 逻辑电平 - 高：1.7 V ~ 2 V
  • 额定电压和最大 CL 时的最大传播延迟：4ns @ 5V，50pF
  • 工作温度：-40°C ~ 85°C
  • 安装类型：*
  • 供应商设备封装：*
  • 封装/外壳：*
  • 包装：*
  • 其它名称：296-32302-6

产品特性

  • Available in the Texas Instruments NanoFree Package
  • Supports 5-V VCC Operation
  • Inputs Accept Voltages to 5.5 V
  • Provides Down Translation to VCC
  • Max tpd of 3.7 ns at 3.3 V
  • Low Power Consumption, 10-μA Max ICC
  • ±24-mA Output Drive at 3.3 V
  • Ioff Supports Live Insertion, Partial-Power-Down Mode, and Back Drive Protection
  • Latch-Up Performance Exceeds 100 mA Per JESD 78, Class II
  • ESD Protection Exceeds JESD 22 2000-V Human-Body Model (A114-A) 200-V Machine Model (A115-A) 1000-V Charged-Device Model (C101)
  • 2000-V Human-Body Model (A114-A)
  • 200-V Machine Model (A115-A)
  • 1000-V Charged-Device Model (C101)

产品概述

This single buffer/driver is designed for 1.65-V to 5.5-V VCC operation.The SN74LVC1G240 is a single line driver with a 3-state output. The output is disabled when the output-enable (OE) input is high.NanoFree™ package technology is a major breakthrough in IC packaging concepts, using the die as the package.To ensure the high-impedance state during power up or power down, OE should be tied to VCC through a pullup resistor; the minimum value of the resistor is determined by the current-sinking capability of the driver.This device is fully specified for partial-power-down applications using Ioff. The Ioff circuitry disables the outputs, preventing damaging current backflow through the device when it is powered down.
查看全部

SN74LVC1G240DCKT 数据手册

数据手册 说明 数量 操作
SN74LVC1G240DCKT

SINGLE BUFFER/DRIVER WITH 3-STATE OUTPUT

 13 Pages页,333K 查看
SN74LVC1G240DCKT

Buffer, Inverting 1 Element 1 Bit per Element Push-Pull Output SC-70-5

 22页,1.14M 查看
