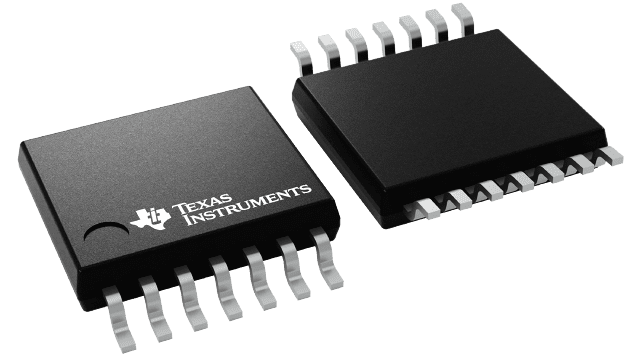

SN74LVC14APWRG4

Texas Instruments 逻辑 - 栅极和逆变器
  • 封装：*
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：*
  • 参考价格：$0.12025-$0.44

更新日期：2024-04-01 00:04:00

SN74LVC14APWRG4

Texas Instruments 逻辑 - 栅极和逆变器

产品简介：具有施密特触发输入的 6 通道、2V 至 3.6V 反相器

查看详情
  • 封装：*
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：*
  • 参考价格：$0.12025-$0.44

SN74LVC14APWRG4 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN74LVC14APWRG4 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 栅极和逆变器
  • 系列：74LVC
  • 逻辑类型：逆变器，缓冲器
  • 电路数：6
  • 输入数：1
  • 特点：施密特触发器
  • 电源电压：1.65 V ~ 3.6 V
  • 电流 - 静态（最大值）：1µA
  • 输出电流高，低：24mA，24mA
  • 逻辑电平 - 低：0.15 V ~ 0.8 V
  • 逻辑电平 - 高：1.3 V ~ 2 V
  • 额定电压和最大 CL 时的最大传播延迟：6.2ns @ 3.3V，50pF
  • 工作温度：-40°C ~ 125°C
  • 安装类型：*
  • 供应商设备封装：*
  • 封装/外壳：*
  • 包装：*
  • 其它名称：296-31906-6

产品特性

  • 闩锁性能超过 100mA， 符合 JESD 78 II 类规范
  • ESD 保护性能超过 JESD 22 规范要求 2000V 人体放电模型 (A114-A) 200V 机器放电模型 (A115-A) 1000V 充电器件模型 (C101)
  • 2000V 人体放电模型 (A114-A)
  • 200V 机器放电模型 (A115-A)
  • 1000V 充电器件模型 (C101)
  • 工作电压范围为 1.65V 至 3.6V VCC
  • 额定温度范围为 –40°C 至 +85°C、 –40°C 至 125°C 以及 –55°C 至 125°C
  • 输入电压高达 5.5V
  • 电压为 3.3V 时，tpd 最大值为 6.4ns
  • VOLP（输出接地反弹）典型值 小于 0.8V（VCC = 3.3V，TA = 25°C）
  • VOHV（输出 VOH 下冲）典型值 大于 2V（VCC = 3.3V，TA = 25°C）
  • 对于符合 MIL-PRF-38535 标准的产品， 所有参数均经过测试，除非另外注明。对于所有其他产品，生产流程不一定包含对所有参数的测试。

产品概述

SN54LVC14A 六路施密特触发反相器设计用于在 2.7V 至 3.6V VCC 下运行，SN74LVC14A 六路施密特触发反相器设计用于在 1.65V 至 3.6V VCC 下运行。这两款器件包含六个独立的反相器并执行布尔函数 Y = A。输入可以由 3.3V 或 5V 器件驱动。此功能允许在 3.3V 或 5V 的混合系统环境中将这些器件用作转换器。
查看全部

SN74LVC14APWRG4 数据手册

数据手册 说明 数量 操作
SN74LVC14APWRG4

HEX SCHMITT-TRIGGER INVERTERS

 19 Pages页,528K 查看
