- 参考价格：￥0.607-￥3.52
更新日期：2024-04-01 00:04:00
SN74LVC125ADRG4 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TEXAS INSTRUMENTS
-
-
0901+ -
50
-
上海市
-
-
-
原装库存
-
TI(德州仪器)
-
SOIC-14
2022+ -
12000
-
上海市
-
-
-
原装可开发票
SN74LVC125ADRG4 中文资料属性参数
- 制造商：Texas Instruments
- 产品种类：缓冲器和线路驱动器
- 输入线路数量：4
- 输出线路数量：3
- 极性：Non-Inverting
- Supply Voltage - Max：3.6 V
- Supply Voltage - Min：1.65 V
- 最大工作温度：+ 125 C
- 安装风格：SMD/SMT

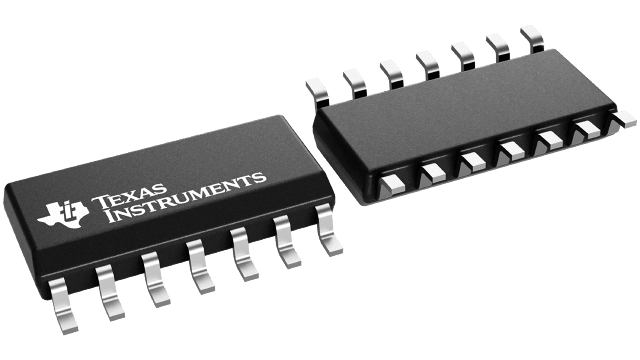

- 封装 / 箱体：SOIC-14
- 封装：Reel
- 高电平输出电流：- 24 mA
- 逻辑系列：LVC
- 逻辑类型：CMOS
- 低电平输出电流：24 mA
- 最大功率耗散：500 mW
- 最小工作温度：- 40 C
- 每芯片的通道数量：4
- 输出类型：3-State
- 传播延迟时间：5.3 ns at 2.7 V, 4.6 ns at 3.3 V
- 工厂包装数量：2500
产品特性
- 三态输出
- 为所有 4 个缓冲器提供单独的 OE
- 工作电压范围为 1.65V 至 3.6V
- 额定工作温度范围为 –40°C 至 85°C以及 –40°C 至 125°C
- 输入电压高达 5.5V
- 电压为 3.3V 时，tpd 最大值为 4.8ns
- VOLP（输出接地反弹）典型值小于 0.8V（VCC = 3.3V、TA = 25°C）
- VOHV（输出 VOH 下冲）典型值大于 2V（VCC = 3.3V、TA = 25°C 时）
- 闩锁性能超过 250mA，符合 JESD 17 规范
产品概述
这款四路总线缓冲门可在 1.65V 至 3.6V
VCC 下运行。SN74LVC125A
器件具有提供三态输出的独立线路驱动器。当每个输出的相关输出使能 (OE) 输入为高电平时，输出被禁用。为了确保加电或断电期间的高阻抗状态，OE应通过一个上拉电阻器被连接至
VCC；该电阻器的最小值由驱动器的电流吸收能力来决定。输入可以由 3.3V 或 5V 器件驱动。此功能允许在 3.3V/5V
的混合系统环境中将该器件用作转换器。
SN74LVC125ADRG4 电路图
SN74LVC125ADRG4 电路图
