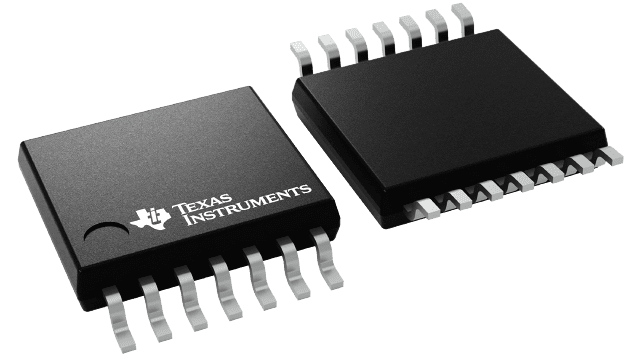

SN74LVC04APWRG4

Texas Instruments 逻辑 - 栅极和逆变器
  • 封装：*
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：*
  • 参考价格：$0.12025-$0.44

更新日期：2024-04-01 00:04:00

SN74LVC04APWRG4

Texas Instruments 逻辑 - 栅极和逆变器

产品简介：6 通道、1.65V 至 3.6V 反相器

查看详情
  • 封装：*
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：*
  • 参考价格：$0.12025-$0.44

SN74LVC04APWRG4 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN74LVC04APWRG4 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 栅极和逆变器
  • 系列：74LVC
  • 逻辑类型：逆变器，缓冲器
  • 电路数：6
  • 输入数：1
  • 特点：-
  • 电源电压：1.65 V ~ 3.6 V
  • 电流 - 静态（最大值）：1µA
  • 输出电流高，低：24mA，24mA
  • 逻辑电平 - 低：0.7 V ~ 0.8 V
  • 逻辑电平 - 高：1.7 V ~ 2 V
  • 额定电压和最大 CL 时的最大传播延迟：4.3ns @ 3.3V，50pF
  • 工作温度：-40°C ~ 125°C
  • 安装类型：*
  • 供应商设备封装：*
  • 封装/外壳：*
  • 包装：*
  • 其它名称：296-31889-6

产品特性

  • Operate From 1.65 V to 3.6 V
  • Specified From –40°C to 85°C, –40°C to 125°C, and –55°C to 125°C
  • Inputs Accept Voltages to 5.5 V
  • Maximum tpd of 4.5 ns at 3.3 V
  • Typical VOLP (Output Ground Bounce) <0.8 V at VCC = 3.3 V, TA = 25°C
  • Typical VOHV (Output VOH Undershoot) >2 V at VCC = 3.3 V, TA = 25°C
  • Latch-Up Performance Exceeds 250 mA Per JESD 17
  • ESD Protection Exceeds JESD 22 2000-V Human-Body Model (A114-A) 200-V Machine Model (A115-A) 1000-V Charged-Device Model (C101)
  • 2000-V Human-Body Model (A114-A)
  • 200-V Machine Model (A115-A)
  • 1000-V Charged-Device Model (C101)
  • APPLICATIONS Power Sub-Station Controls Ethernet Switches Flow Meters I/O Modules and Digital PLC/DCS Inputs Servers Tests and Measurement
  • Power Sub-Station Controls
  • Ethernet Switches
  • Flow Meters
  • I/O Modules and Digital PLC/DCS Inputs
  • Servers
  • Tests and Measurement

产品概述

The SNx4LVC04A hex inverters contains six independent inverters designed for 2.7-V to 3.6-V VCC operation, and the SN74LVC04A hex inverter contains six independent inverters designed for 1.65-V to 3.6-V VCC operation. The SNx4LVC04A devices perform the Boolean function Y = A.Inputs can be driven from 1.8-V or 3.3-V devices. This feature allows the use of these devices as translators in a mixed 1.8-V or 3.3-V system environment.
查看全部

SN74LVC04APWRG4 数据手册

数据手册 说明 数量 操作
SN74LVC04APWRG4

HEX INVERTERS

 19 Pages页,522K 查看

SN74LVC04APWRG4 电路图

SN74LVC04APWRG4 电路图

SN74LVC04APWRG4 电路图
