- 封装：14-TSSOP（0.173"，4.40mm 宽）
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：带卷 (TR)
- 参考价格：$0.124
更新日期：2024-04-01 00:04:00
产品简介：汽车类 4 通道、2 输入、2V 至 5.5V XOR（异或）门
查看详情- 封装：14-TSSOP（0.173"，4.40mm 宽）
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：带卷 (TR)
- 参考价格：$0.124
SN74LV86ATPWRG4Q1 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
SN74LV86ATPWRG4Q1 中文资料属性参数
- 标准包装：2,000
- 类别：集成电路 (IC)
- 家庭：逻辑 - 栅极和逆变器
- 系列：74LV
- 逻辑类型：XOR（异或）
- 电路数：4
- 输入数：2
- 特点：-
- 电源电压：2 V ~ 5.5 V
- 电流 - 静态（最大值）：20µA
- 输出电流高，低：12mA，12mA
- 逻辑电平 - 低：0.5V
- 逻辑电平 - 高：1.5V
- 额定电压和最大 CL 时的最大传播延迟：8.8ns @ 5V，50pF
- 工作温度：-40°C ~ 105°C
- 安装类型：表面贴装
- 供应商设备封装：14-TSSOP
- 封装/外壳：14-TSSOP（0.173"，4.40mm 宽）
- 包装：带卷 (TR)
产品特性
- 符合汽车应用要求
- 工作范围为 2V 至 5.5V V CC
- V OLP（输出接地反弹）典型值小于 0.8V（V CC = 3.3V、T A = 25°C 时）
- V OHV（输出 V OH 下冲）典型值大于 2.3V（V CC = 3.3V、T A = 25°C 时）
- 所有端口上均支持混合模式电压运行
产品概述

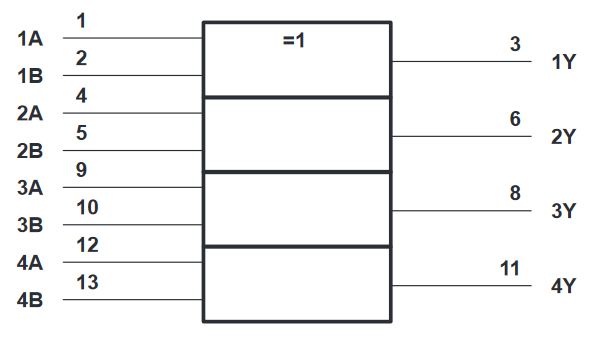

SN74LV86A-Q1 器件是一款四路双输入异或门，旨在于 2V 至 5.5V V CC 下运行。此符号符合 ANSI/IEEE 标准 91-1984 和 IEC 出版物 617-12。
SN74LV86ATPWRG4Q1 电路图
SN74LV86ATPWRG4Q1 电路图
