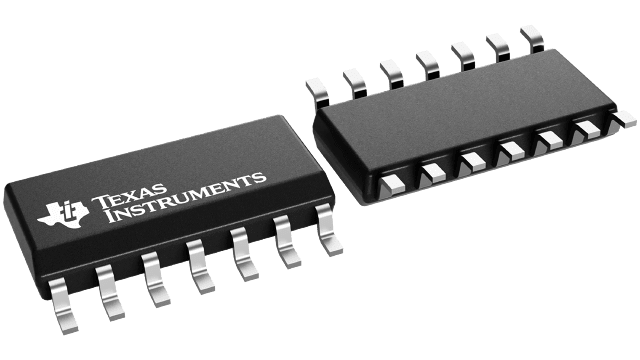

SN74LV86ADR

Texas Instruments 逻辑 - 栅极和逆变器
  • 封装：*
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：*
  • 参考价格：$0.12395-$0.45

更新日期：2024-04-01 00:04:00

SN74LV86ADR

Texas Instruments 逻辑 - 栅极和逆变器

产品简介：4 通道、双输入、2V 至 5.5V XOR（异或）门

查看详情
  • 封装：*
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：*
  • 参考价格：$0.12395-$0.45

SN74LV86ADR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN74LV86ADR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 栅极和逆变器
  • 系列：74LV
  • 逻辑类型：XOR（异或）
  • 电路数：4
  • 输入数：2
  • 特点：-
  • 电源电压：2 V ~ 5.5 V
  • 电流 - 静态（最大值）：20µA
  • 输出电流高，低：12mA，12mA
  • 逻辑电平 - 低：0.5V
  • 逻辑电平 - 高：1.5V
  • 额定电压和最大 CL 时的最大传播延迟：8.8ns @ 5V，50pF
  • 工作温度：-40°C ~ 85°C
  • 安装类型：*
  • 供应商设备封装：*
  • 封装/外壳：*
  • 包装：*
  • 其它名称：296-31888-6

产品特性

  • 2-V to 5.5-V VCC Operation
  • Max tpd of 8 ns at 5 V
  • Typical VOLP (Output Ground Bounce) <0.8 V at VCC = 3.3 V, TA = 25°C
  • Typical VOHV (Output VOH Undershoot) >2.3 V at VCC = 3.3 V, TA = 25°C
  • Support Mixed-Mode Voltage Operation on All Ports
  • Latch-Up Performance Exceeds 250 mA per JESD 17
  • ESD Protection Exceeds JESD 22 2000-V Human-Body Model (A114-A) 200-V Machine Model (A115-A) 1000-V Charged-Device Model (C101)
  • 2000-V Human-Body Model (A114-A)
  • 200-V Machine Model (A115-A)
  • 1000-V Charged-Device Model (C101)

产品概述

The ’LV86A devices are quadruple 2-input exclusive-OR gates designed for 2-V to 5.5-V VCC operation.These devices contain four independent 2-input exclusive-OR gates. They perform the Boolean function Y = A ⊕ B or Y = AB + AB in positive logic. A common application is as a true/complement element. If one of the inputs is low, the other input is reproduced in true form at the output. If one of the inputs is high, the signal on the other input is reproduced inverted at the output.
