SN74LV4T125PWR

Texas Instruments 缓冲器，驱动器，接收器，收发器

更新日期：2024-04-01 00:04:00

SN74LV4T125PWR

Texas Instruments 缓冲器，驱动器，接收器，收发器

产品简介：具有三态输出 CMOS 逻辑电平位移器的单电源四路缓冲门

查看详情

SN74LV4T125PWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN74LV4T125PWR 中文资料属性参数

  • 现有数量：245现货
  • 价格：1 : ￥7.79000剪切带（CT）2,000 : ￥3.06469卷带（TR）
  • 系列：74LV
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 逻辑类型：缓冲器，非反向
  • 元件数：4
  • 每个元件位数：1
  • 输入类型：-
  • 输出类型：三态
  • 电流 - 输出高、低：16mA，16mA
  • 电压 - 供电：1.6V ~ 5.5V
  • 工作温度：-40°C ~ 125°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：14-TSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：14-TSSOP

产品特性

  • VCC 为 5V、3.3V、2.5V 和 1.8V 的单电源电压转换器
  • 工作电压范围为 1.8V 至 5.5V
  • 升压转换 1.8V VCC 时，1.2V(1) 至 1.8V 2.5V VCC 时，1.5V(1) 至 2.5V 3.3V VCC 时，1.8V(1) 至 3.3V 5.0V VCC 时，3.3V 至 5.0V
  • 1.8V VCC 时，1.2V(1) 至 1.8V
  • 2.5V VCC 时，1.5V(1) 至 2.5V
  • 3.3V VCC 时，1.8V(1) 至 3.3V
  • 5.0V VCC 时，3.3V 至 5.0V
  • 降压转换 1.8V VCC 时，3.3V 至 1.8V 2.5V VCC 时，3.3V 至 2.5V 3.3V VCC 时，5.0 V 至 3.3V
  • 1.8V VCC 时，3.3V 至 1.8V
  • 2.5V VCC 时，3.3V 至 2.5V
  • 3.3V VCC 时，5.0 V 至 3.3V
  • 逻辑输出以 VCC 为基准
  • VCC 为 3.3V 时，频率高达 50MHz
  • 输入引脚可耐受 5.5V 电压
  • -40°C 至 125°C 工作温度范围
  • 可提供无铅封装：SC-70 (RGY) 3.5 × 3.5 × 1mm
  • 3.5 × 3.5 × 1mm
  • 闩锁性能超过 250mA， 符合 JESD 17 规范
  • 支持标准逻辑引脚排列
  • Ioff 支持局部关断模式运行
  • 与 AUP125、LVC125 兼容的 CMOS 输出 B(1)

产品概述

SN74LV4T125 是一款具有较宽电压范围的低压 CMOS 缓冲门逻辑器件，用于便携式、电信、工业和汽车应用。输出电平以电源电压为基准，并且能够支持 1.8V、2.5V、3.3V 和 5V CMOS 电平。该输入采用较低阈值电路设计，可匹配 VCC = 3.3V 时的 1.8V 输入逻辑电平，并且可用于 1.8V 至 3.3V 升压转换。此外，5V 耐压输入引脚可实现降压转换（例如，在 VCC = 2.5V 时，从 3.3V 输入至 2.5V 输出）。1.8V 至 5.5V 的宽 VCC 范围使生成的所需输出电平能够连接至控制器或处理器。SN74LV4T125 器件的设计电流驱动能力为 8mA，能减少由高驱动输出导致的线路反射、过冲和下冲。
查看全部

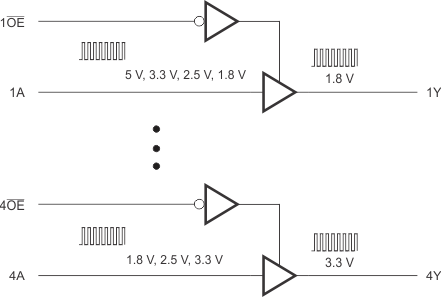

SN74LV4T125PWR 电路图

SN74LV4T125PWR 电路图

SN74LV4T125PWR 电路图
