SN74LV393ATPWRG4Q1

Texas Instruments 逻辑 -计数器，除法器
  • 封装：14-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.4867-$1.13

更新日期：2024-04-01 00:04:00

SN74LV393ATPWRG4Q1

Texas Instruments 逻辑 -计数器，除法器

产品简介：汽车类双路 4 位同步二进制计数器

查看详情
  • 封装：14-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.4867-$1.13

SN74LV393ATPWRG4Q1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN74LV393ATPWRG4Q1 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：逻辑 -计数器，除法器
  • 系列：74LV
  • 逻辑类型：二进制计数器
  • 方向：上
  • 元件数：2
  • 每个元件的位元数：4
  • 复位：异步
  • 计时：-
  • 计数速率：70MHz
  • 触发器类型：负边沿
  • 电源电压：2 V ~ 5.5 V
  • 工作温度：-40°C ~ 105°C
  • 安装类型：表面贴装
  • 封装/外壳：14-TSSOP（0.173"，4.40mm 宽）
  • 供应商设备封装：14-TSSOP
  • 包装：®
  • 其它名称：296-24752-6

产品特性

  • V CC 工作范围为 2V 至 5.5V
  • 5V 时 t pd 最大值为 9.5ns
  • V OLP（输出接地反弹）典型值小于 0.8V（V CC = 3.3V，T A = 25°C）
  • V OHV（输出 V OH 下冲）典型值大于 2.3V（V CC = 3.3V、T A = 25°C 时）
  • 所有端口上均支持以混合模式电压运行
  • I off 支持局部关断模式运行
  • 闩锁性能超过 250mA，符合 JESD 17 规范

产品概述

’LV393A 器件包含八个触发器和额外的门控，可在单个封装中实现两个独立的 4 位计数器。这些器件旨在于 2V 至 5.5V V CC 下运行。
查看全部

SN74LV393ATPWRG4Q1 数据手册

数据手册 说明 数量 操作
SN74LV393ATPWRG4Q1

Counter IC Binary Counter 2 Element 4 Bit Negative Edge 14-TSSOP

 14页,769K 查看

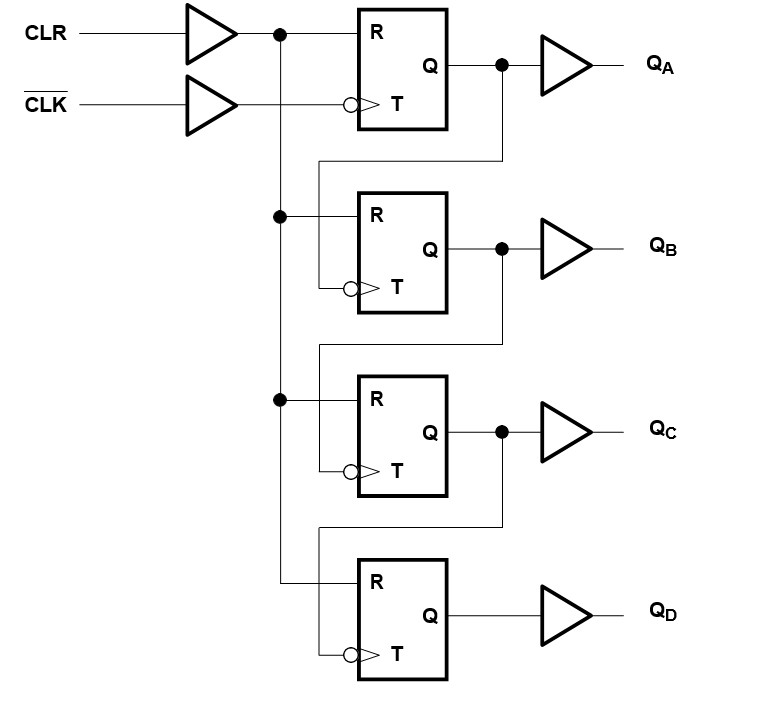

SN74LV393ATPWRG4Q1 电路图

SN74LV393ATPWRG4Q1 电路图

SN74LV393ATPWRG4Q1 电路图
