- 封装：*
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：*
- 参考价格：$0.264-$0.66
更新日期：2024-04-01 00:04:00

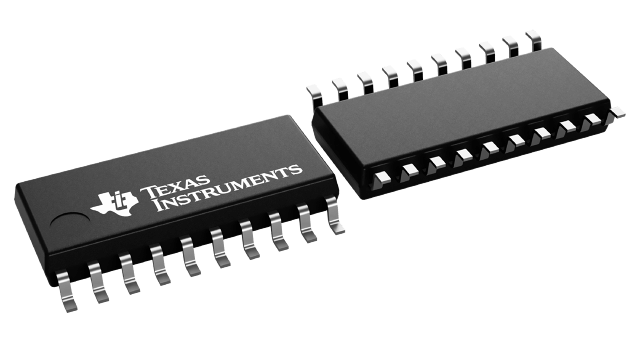

产品简介：具有三态输出的 8 通道、2V 至 5.5V 反相器
查看详情- 封装：*
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：*
- 参考价格：$0.264-$0.66
SN74LV240ANSR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI
-
TSSOP
23+ -
46000
-
合肥
-
-
-
科大讯飞战略投资企业，提供一站式配套服务
SN74LV240ANSR 中文资料属性参数
- 标准包装：1
- 类别：集成电路 (IC)
- 家庭：逻辑 - 栅极和逆变器
- 系列：74LV
- 逻辑类型：逆变器，缓冲器
- 电路数：2
- 输入数：4
- 特点：三态
- 电源电压：2 V ~ 5.5 V
- 电流 - 静态（最大值）：20µA
- 输出电流高，低：16mA，16mA
- 逻辑电平 - 低：0.5V
- 逻辑电平 - 高：1.5V
- 额定电压和最大 CL 时的最大传播延迟：7.5ns @ 5V，50pF
- 工作温度：-40°C ~ 85°C
- 安装类型：*
- 供应商设备封装：*
- 封装/外壳：*
- 包装：*
- 其它名称：296-31870-6
产品特性
- VCC 工作范围为 2V 至 5.5V
- 5V 时，tpd 最大值为 6.5ns
- VOLP（输出接地反弹）典型值小于 0.8V（VCC = 3.3V、TA = 25°C 时）
- VOHV（输出 VOH 下冲）典型值大于 2.3V（VCC = 3.3V、TA = 25°C 时）
- 所有端口上均支持混合模式电压运行
- 闩锁性能超过 250mA，符合 JESD 17 规范
- Ioff 支持带电插入、局部关断模式和后驱动保护
产品概述
这些具有反相输出的八路缓冲器/驱动器专为 2V 至 5.5V VCC 工作电压而设计。LV240A 器件专门设计用于提高三态存储器地址驱动器、时钟驱动器以及总线导向接收器和发射器的性能和密度。这些器件配置为两个具有独立输出使能 (OE) 输入的 4 位缓冲器/线路驱动器。当 OE 为低电平时，该器件将来自 A 输入的反相数据传递到 Y 输出。当 OE 为高电平时，输出处于高阻态。
SN74LV240ANSR 数据手册
| 数据手册 | 说明 | 数量 | 操作 |
|---|---|---|---|
 SN74LV240ANSR
|
Buffer, Inverting 2 Element 4 Bit per Element Push-Pull Output 20-SO |
28页,1.22M | 查看 |
|
SN74LV240ANSRE4
|
OCTAL BUFFERS/DRIVERS WITH 3-STATE OUTPUTS |
15 Pages页,346K | 查看 |
SN74LV240ANSR 电路图
SN74LV240ANSR 电路图
