- 封装：14-TSSOP（0.173"，4.40mm 宽）
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：Digi-Reel®
- 参考价格：$0.2904-$0.73
更新日期：2024-04-01 00:04:00
产品简介：汽车类、3 通道、3 输入、2V 至 5.5V 高速 (7ns) 与门
查看详情- 封装：14-TSSOP（0.173"，4.40mm 宽）
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：Digi-Reel®
- 参考价格：$0.2904-$0.73
SN74LV11ATPWRG4Q1 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
TSSOP-14
2022+ -
12000
-
上海市
-
-
-
原装可开发票
SN74LV11ATPWRG4Q1 中文资料属性参数
- 标准包装：1
- 类别：集成电路 (IC)
- 家庭：逻辑 - 栅极和逆变器
- 系列：74LV
- 逻辑类型：与门
- 电路数：3
- 输入数：3
- 特点：-
- 电源电压：2 V ~ 5.5 V
- 电流 - 静态（最大值）：20µA
- 输出电流高，低：12mA，12mA
- 逻辑电平 - 低：0.5V
- 逻辑电平 - 高：1.5V
- 额定电压和最大 CL 时的最大传播延迟：7.9ns @ 5V，50pF
- 工作温度：-40°C ~ 105°C
- 安装类型：表面贴装
- 供应商设备封装：14-TSSOP
- 封装/外壳：14-TSSOP（0.173"，4.40mm 宽）
- 包装：®
- 其它名称：296-23912-6
产品特性
- 符合汽车应用要求
- 工作范围为 2V 至 5.5V V CC
- V OLP（输出接地反弹）典型值小于 0.8V（V CC = 3.3V，T A = 25°C）
- V OHV（输出 V OH 下冲）典型值大于 2.3V（V CC = 3.3V、T A = 25°C 时）
- 所有端口上均支持以混合模式电压运行
- I off 支持局部关断模式运行
产品概述
这些三路 3 输入正与门可在 2V 至 5.5V V CC 电压下运行。SN74LV11A-Q1 器件以正逻辑执行布尔函数 Y = A • B • C or Y = A + B + C。这些器件专用于使用 I off 的局部断电应用。I off 电路禁用输出，从而可防止其断电时破坏性电流从该器件回流。

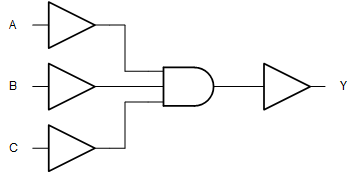

SN74LV11ATPWRG4Q1 电路图
SN74LV11ATPWRG4Q1 电路图
